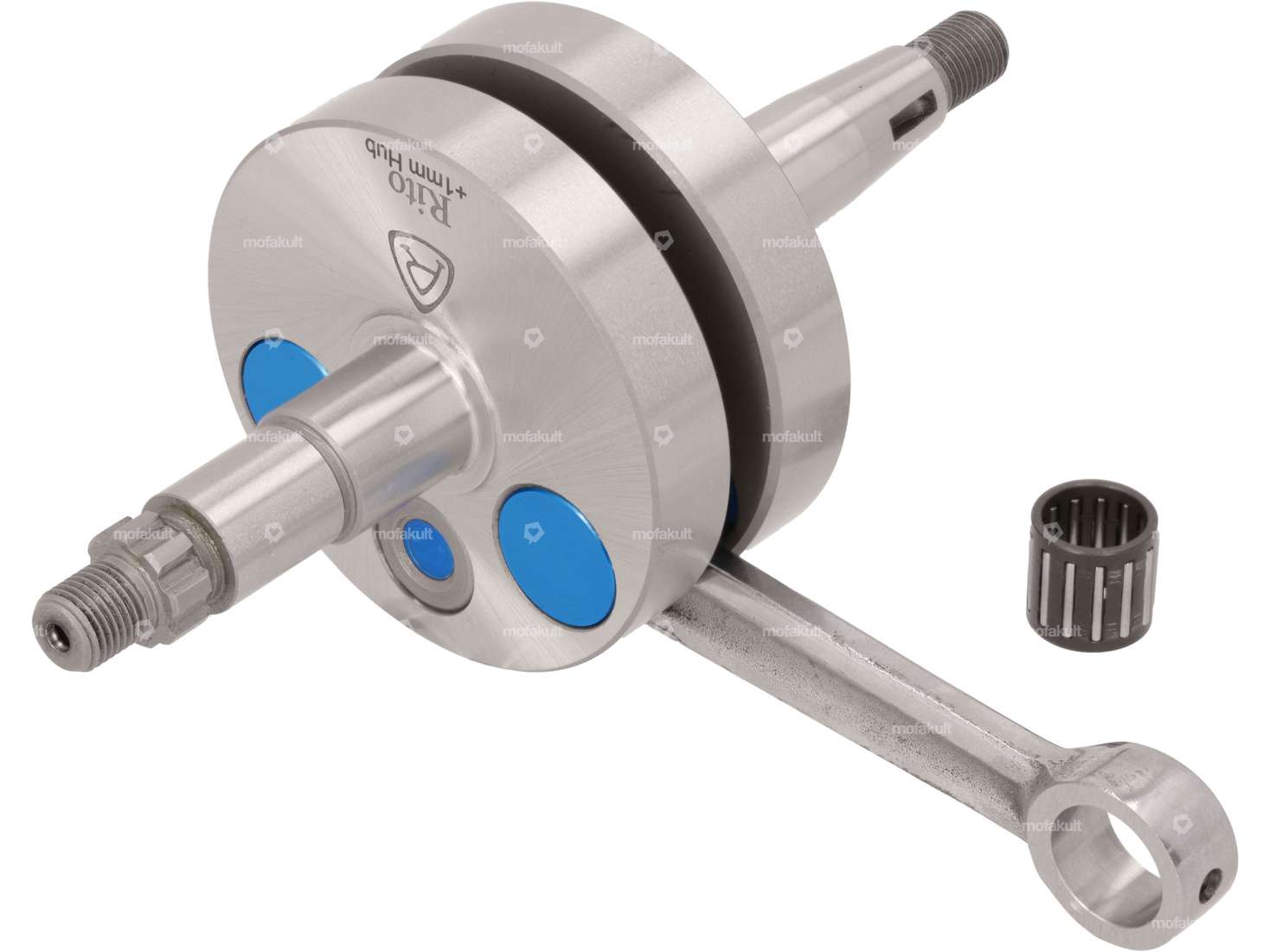

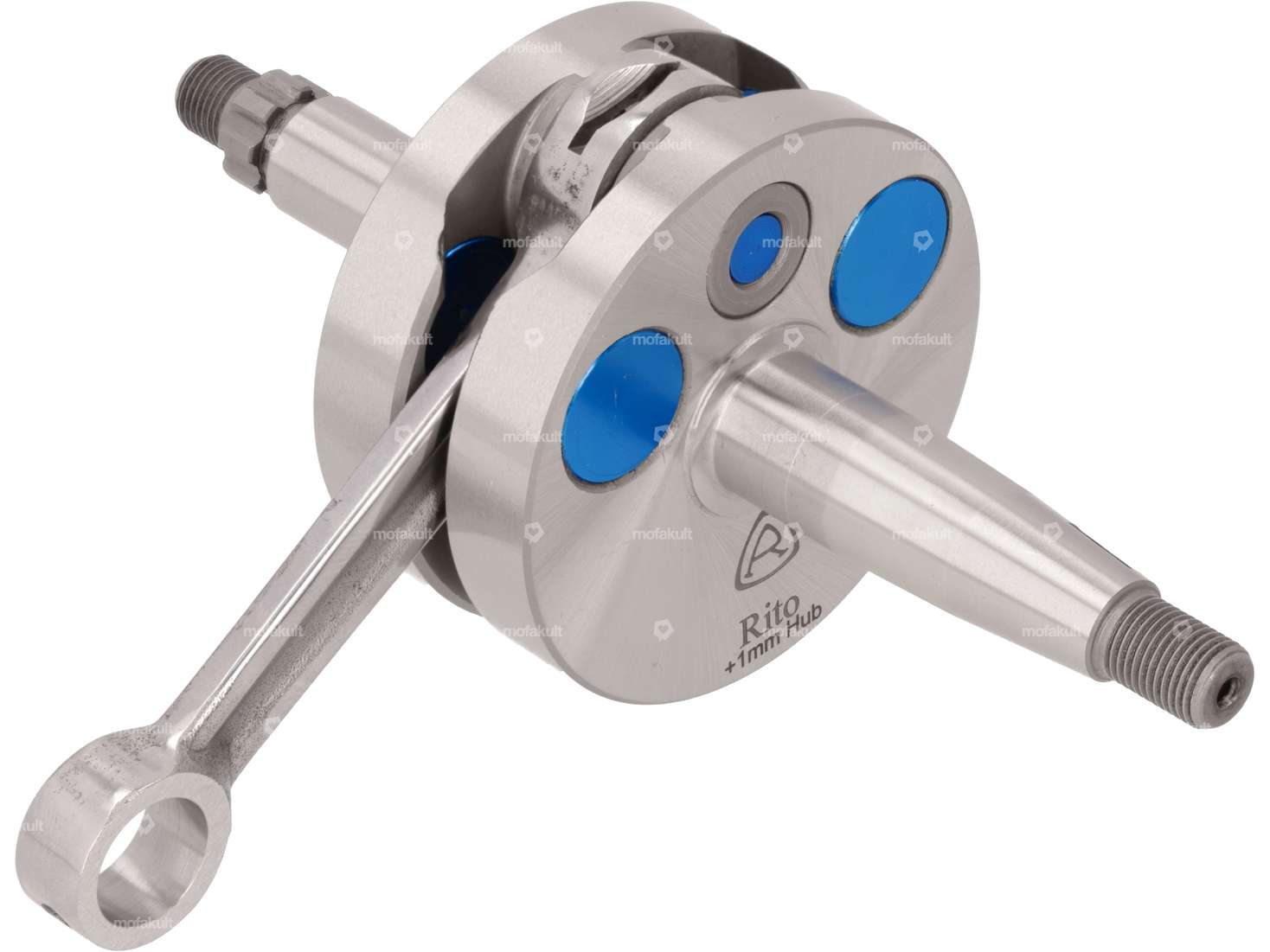

Vilebrequin de course à joues pleines, optimisé et allégé, adapté aux cyclomoteurs Puch X30 NS et NL, Velux, MV50, MKII, Maxi HP2 et Custoim avec moteur Z50.
Ce vilebrequin spécial a une course supplémentaire de 1 mm et donne à ton moteur plus de couple et de compression, afin de tirer les dernières réserves de puissance du cylindre.Le vilebrequin à joues pleines de 913 grammes, parfaitement ajusté, a fait ses preuves lors de notre dernière série de tests et a fourni une puissance sans compromis.
En plus des trous d'équilibrage dans les joues, le boulon de bielle inférieur est également fermé par un insert en aluminium pour une pré-compression maximale. La bielle massive avec le solide boulon de bielle Ø ; 16 mm a également été fermée par un insert en aluminium. De plus, la bielle polie assure un comportement optimal du mélange air-essence et les fentes de lubrification supplémentaires garantissent un fonctionnement propre, même à haut régime. Les joues allégées à l'intérieur assurent un meilleur équilibrage et donc un fonctionnement silencieux.
Lors de l'utilisation de ce vilebrequin, il faut tenir compte des points suivants:
- Il est indispensable d'utiliser une plaque de levage de 1,0 mm d'épaisseur pour compenser la course supplémentaire. Tu trouveras des plaques adaptées dans les accessoires. Nous recommandons en outre d'utiliser du mastic d'étanchéité entre le joint et le boîtier/cylindre. Tu trouveras également une pâte d'étanchéité appropriée dans les accessoires.
- Lors du montage, tiens compte de la mesure de l'arête d'écrasement (distance entre le piston et la culasse au point mort haut). Celui-ci ne doit pas être inférieur à 1 mm.
- La pression dans le carter augmente en raison de la course plus longue. C'est pourquoi la bague Simmerring du côté de l'embout doit être soit collée avec de la colle à deux composants, soit fixée avec une tôle de retenue.
- Réduction du vilebrequin : faire tourner le moteur pendant 30 minutes à faible charge avec un mélange un peu plus riche.
- Lors de l'utilisation de kits de cylindres de 45 mm, il peut arriver, selon le modèle (avec boostports), que sur UT le mélange pré-comprimé parvienne dans le canal d'admission à travers les lumières dans le piston.
- Utilisation pour les moteurs Z50 sur le Puch X30 NS/NL (refroidi par le vent) : Rainure de clavette à 12 heures
- Utilisation pour les moteurs Z50 sur le Puch Velux (ventilé) : Rainure de clavette à 14 heures
- La boîte doit être légèrement enlevée au niveau du col du cylindre afin que la bielle ne puisse pas faire saillie.
Dimensions de l'arbre racing:
Longueur totale du maneton côté embrayage : 58 mm
Longueur totale du maneton côté embrayage : 67.5 mm
Longueur du 1er épaulement (côté embrayage) : 19 mm
Longueur du 2e talon (côté embrayage) 18.5 mm
Ø ; 1er talon (côté embrayage) : 17 mm
Ø ; 2e talon (côté embrayage) : 15 mm
Filetage (côté accouplement) : MF10x1 mm
Longueur du talon (côté embrayage) : 18 mm
Ø ; talon (côté embout) : 17 mm
Filetage (côté embout) : MF10x1 mm
Ø ; Joues de manivelle : 69.8 mm
Largeur des joues de manivelle : 34.3 mm
Ø ; oeil de bielle en haut : 15 mm
Ø ; axe de bielle en bas : 16 mm
Longueur de la bielle (milieu-milieu) : 90 mm
Course : 44 mm
Poids (bielle comprise) : 913 grammes
Dimensions du roulement à aiguilles : Ø ; 12 / 15 x 14.7 mm (axe 12)
Le roulement à aiguilles est compris dans la livraison.
Tu trouveras les roulements et les bagues Simmerring correspondants dans les accessoires.
Remarque: L'ajustement du moyeu d'embrayage est très précis. Il peut être nécessaire d'exercer une certaine pression pour insérer le moyeu. Le moyeu d'embrayage portant la référence 32380 n'est pas compatible avec ce vilebrequin.
Alternative à la référence Puch : 350.7.10.015.0, 349.1.10.215.0
Produit de qualité du fabricant portugais Rito.
.Détails
| Fabricant | Rito |
| Matériau | Acier, Aluminium |
| Type de joue | Vollwangen |
| Course du vilebrequin | 44 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Longueur de bielle centre-centre | 90 mm |
| Longueur totale du maneton côté embrayage | 58 mm |
| Longueur totale du maneton côté allumage | 67.5 mm |
| Ø des joues de manivelle | 69.8 mm |
| Ø œil de bielle | 15 mm |
| Ø siège du palier (côté accouplement) | 17 mm |
| Champ d'application | Haut de gamme |
| Ø siège du palier (côté allumage) | 17 mm |
| Longueur du filetage | 8.5 mm, 12 mm |
| Type de filetage | MF10x1 (filetage fin) |
| Dimension du roulement à aiguilles | 12 / 15 x 14.7 mm (axe 12) |
| Largeur des joues de manivelle | 34.3 mm |
| Longueur 1er paragraphe | 19 mm |
| Longueur 2e paragraphe | 18.5 mm |
| Ø 1er épaulement (côté accouplement) | 17 mm |
| Ø 2e alinéa (côté accouplement) | 15 mm |
| Poids | 913 g |
| Longueur du talon (côté allumage) | 18 mm |
| Nombre de vitesses | 2 pcs |
| Alternative du n° de pièce de rechange Puch | 350.7.10.015.0, 349.1.10.215.0 |
Convient aux modèles suivants
| Puch | Z50 (X30 Sport) Z50 (X30 Velux) 2-Vitesses MS, MV, MV50 |
Accessoires & produits similaires
swiing® ingenious Extracteur L17 / BO15 / E15 Palier d'épaulement
Diamètre: 40.3 mm · Diamètre: 24 mm · Longueur totale: 120 mm · Profondeur de serrage: 10 mm · Plateau de décollage: L17 · Plateau de décollage: BO15 · Plateau de décollage: E15 · Type de filetage: M6x1 (filetage standard) · Type de filetage: M8x1.25 (filetage standard) · Ouverture de clé (gâchette): 8 mm · Ouverture de clé (gâchette): 19 mm · Envergure: 24 mm · Fabricant: swiing® pièces ingénieuses · Champ d'application: Outil de (dé)montage · Surface: galvanisé bleu · Nombre de composants: 1 pcs
49,50 EUR
67,50 EUR
GPO Plaque de levage 1 - 4 mm | Puch Maxi, X30 Sport, NG-2AH
Lieu d'utilisation: Pied de vérin · Matériau: Aluminium · Épaisseur: 1.5 mm · Épaisseur: 2 mm · Épaisseur: 2.5 mm · Épaisseur: 3 mm · Épaisseur: 4 mm · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 1.5 mm · Matériau: Aluminium · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 2 mm · Matériau: Aluminium · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 2.5 mm · Matériau: Aluminium · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 3 mm · Matériau: Aluminium · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 4 mm · Matériau: Aluminium · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 1 mm · Matériau: Aluminium · Fabricant: GPO
22,40 EUR
GPO Plaque de levage 1 - 4 mm Tuning | Puch X30 Velux, X30 NG-2AH
Ø cylindre (max.): 41 mm · Lieu d'utilisation: Pied de vérin · Ø du cylindre: 40 mm · Matériau: Aluminium · Épaisseur: 1 mm · Épaisseur: 1.5 mm · Épaisseur: 2 mm · Épaisseur: 2.5 mm · Épaisseur: 3 mm · Épaisseur: 4 mm · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 1 mm · Matériau: Aluminium · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 1.5 mm · Matériau: Aluminium · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 2 mm · Matériau: Aluminium · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 2.5 mm · Matériau: Aluminium · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 3 mm · Matériau: Aluminium · Fabricant: GPO · Lieu d'utilisation: Pied de vérin · Épaisseur: 4 mm · Matériau: Aluminium · Fabricant: GPO
22,40 EUR
swiing® revival Jeu de rondelles d'ajustage vilebrequin L17 | Puch Z50
Ø intérieur: 17.1 mm · Épaisseur: 0.1 mm · Épaisseur: 0.15 mm · Épaisseur: 0.2 mm · Épaisseur: 0.25 mm · Épaisseur: 0.3 mm · Ø extérieur: 23.8 mm · Matériau: Acier · Surface: nu / huilé · Fabricant: swiing® revival parts · Diamètre nominal: 17 mm
10,00 EUR
Rondelle éventail M10 galvanisée
Surface: galvanisé bleu · Taille du filetage: M4 · Taille du filetage: M5 · Taille du filetage: M6 · Taille du filetage: M7 · Taille du filetage: M8 · Taille du filetage: M10 · Taille du filetage: M12 · Ø intérieur: 4.5 mm · Ø intérieur: 5.5 mm · Ø intérieur: 6.35 mm · Ø intérieur: 7.4 mm · Ø intérieur: 10.8 mm · Ø intérieur: 12.8 mm · Matériau: Acier · Taille du filetage: M4 · Taille du filetage: M5 · Taille du filetage: M6 · Taille du filetage: M7 · Taille du filetage: M8 · Taille du filetage: M10 · Taille du filetage: M12 · Ø intérieur: 4.5 mm · Ø intérieur: 5.5 mm · Ø intérieur: 6.35 mm · Ø intérieur: 7.4 mm · Ø intérieur: 10.8 mm · Ø intérieur: 12.8 mm · Ø extérieur: 14.85 mm · Surface: galvanisé bleu · Matériau: Acier · Taille du filetage: M4 · Taille du filetage: M5 · Taille du filetage: M6 · Taille du filetage: M7 · Taille du filetage: M8 · Taille du filetage: M10 · Taille du filetage: M12 · Ø intérieur: 4.5 mm · Ø intérieur: 5.5 mm · Ø intérieur: 6.35 mm · Ø intérieur: 7.4 mm · Ø intérieur: 10.8 mm · Ø intérieur: 12.8 mm · Ø extérieur: 17.65 mm · Surface: galvanisé bleu · Matériau: Acier · Taille du filetage: M4 · Taille du filetage: M5 · Taille du filetage: M6 · Taille du filetage: M7 · Taille du filetage: M8 · Taille du filetage: M10 · Taille du filetage: M12 · Ø intérieur: 4.5 mm · Ø intérieur: 5.5 mm · Ø intérieur: 6.35 mm · Ø intérieur: 7.4 mm · Ø intérieur: 10.8 mm · Ø intérieur: 12.8 mm · Ø extérieur: 8 mm · Surface: galvanisé bleu · Matériau: Acier · Taille du filetage: M4 · Taille du filetage: M5 · Taille du filetage: M6 · Taille du filetage: M7 · Taille du filetage: M8 · Taille du filetage: M10 · Taille du filetage: M12 · Ø intérieur: 4.5 mm · Ø intérieur: 5.5 mm · Ø intérieur: 6.35 mm · Ø intérieur: 7.4 mm · Ø intérieur: 10.8 mm · Ø intérieur: 12.8 mm · Ø extérieur: 9.9 mm · Surface: galvanisé bleu · Matériau: Acier · Taille du filetage: M4 · Taille du filetage: M5 · Taille du filetage: M6 · Taille du filetage: M7 · Taille du filetage: M8 · Taille du filetage: M10 · Taille du filetage: M12 · Ø intérieur: 4.5 mm · Ø intérieur: 5.5 mm · Ø intérieur: 6.35 mm · Ø intérieur: 7.4 mm · Ø intérieur: 10.8 mm · Ø intérieur: 12.8 mm · Ø extérieur: 10.65 mm · Surface: galvanisé bleu · Matériau: Acier · Taille du filetage: M4 · Taille du filetage: M5 · Taille du filetage: M6 · Taille du filetage: M7 · Taille du filetage: M8 · Taille du filetage: M10 · Taille du filetage: M12 · Ø intérieur: 4.5 mm · Ø intérieur: 5.5 mm · Ø intérieur: 6.35 mm · Ø intérieur: 7.4 mm · Ø intérieur: 10.8 mm · Ø intérieur: 12.8 mm · Ø extérieur: 20 mm · Surface: galvanisé bleu · Matériau: Acier · Surface: galvanisé bleu · Taille du filetage: M4 · Taille du filetage: M5 · Taille du filetage: M6 · Taille du filetage: M7 · Taille du filetage: M8 · Taille du filetage: M10 · Taille du filetage: M12 · Ø intérieur: 4.5 mm · Ø intérieur: 5.5 mm · Ø intérieur: 6.35 mm · Ø intérieur: 7.4 mm · Ø intérieur: 10.8 mm · Ø intérieur: 12.8 mm · Ø extérieur: 12.5 mm · Épaisseur: 2 mm · Matériau: Acier
0,35 EUR

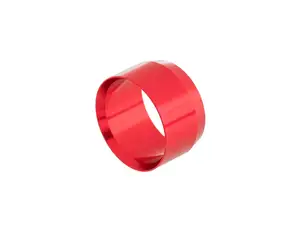

swiing® ingenious Aide au montage de la bague Simmerring du vilebrequin | Puch X30 Sport / Velux Z50
Ø intérieur: 15 mm · Longueur totale: 10 mm · Ø extérieur: 17 mm · Fabricant: swiing® pièces ingénieuses · Champ d'application: Outils spéciaux · Matériau: Aluminium · Surface: anodisé · Nombre de composants: 1 pcs · Longueur (max.): 0 mm
14,50 EUR
Dirko masse d'étanchéité rouge (silicone) haute température 70ml durablement élastique jusqu'à 315°C
Résistance à la température (min.): -60 °C · Résistance à la température (max.): 300 °C · Couleur: rouge · Dimension de la fente (max.): 2 mm · Fabricant: Elring · Champ d'application: Chimie · Contenu [ml]: 70 ml · Indication de danger: Provoque une grave irritation des yeux · Mot de signalisation: Attention · Pictogramme de danger: GHS07 - Attention dangereux
25,80 EUR
368,57 EUR/l

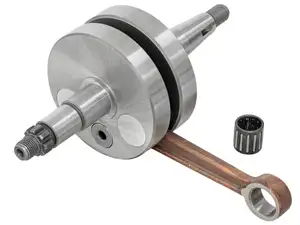

Vilebrequin Jasil à joues pleines (+2 mm de course) | Puch X30 NS / NL & Velux (Z50)
