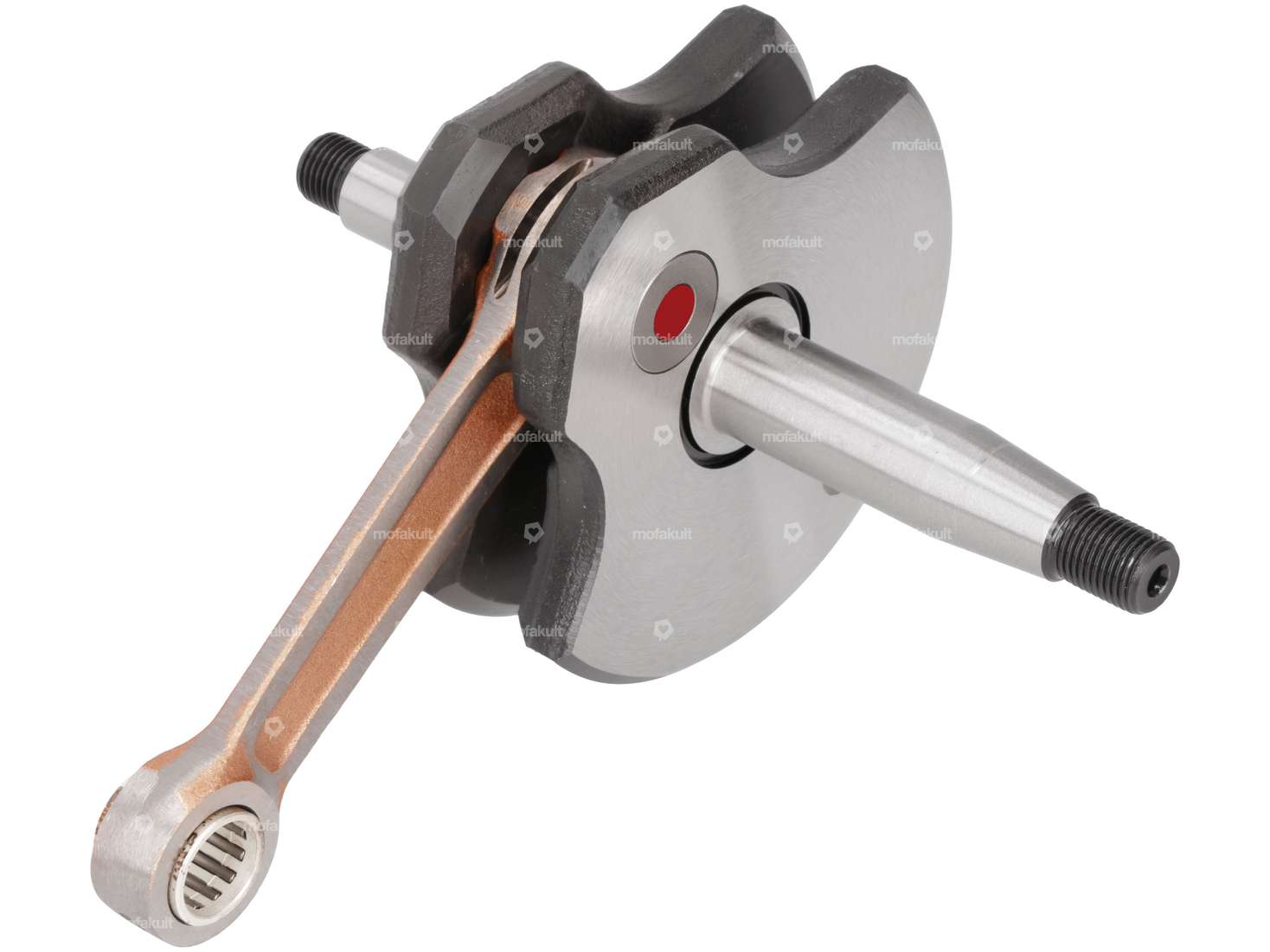

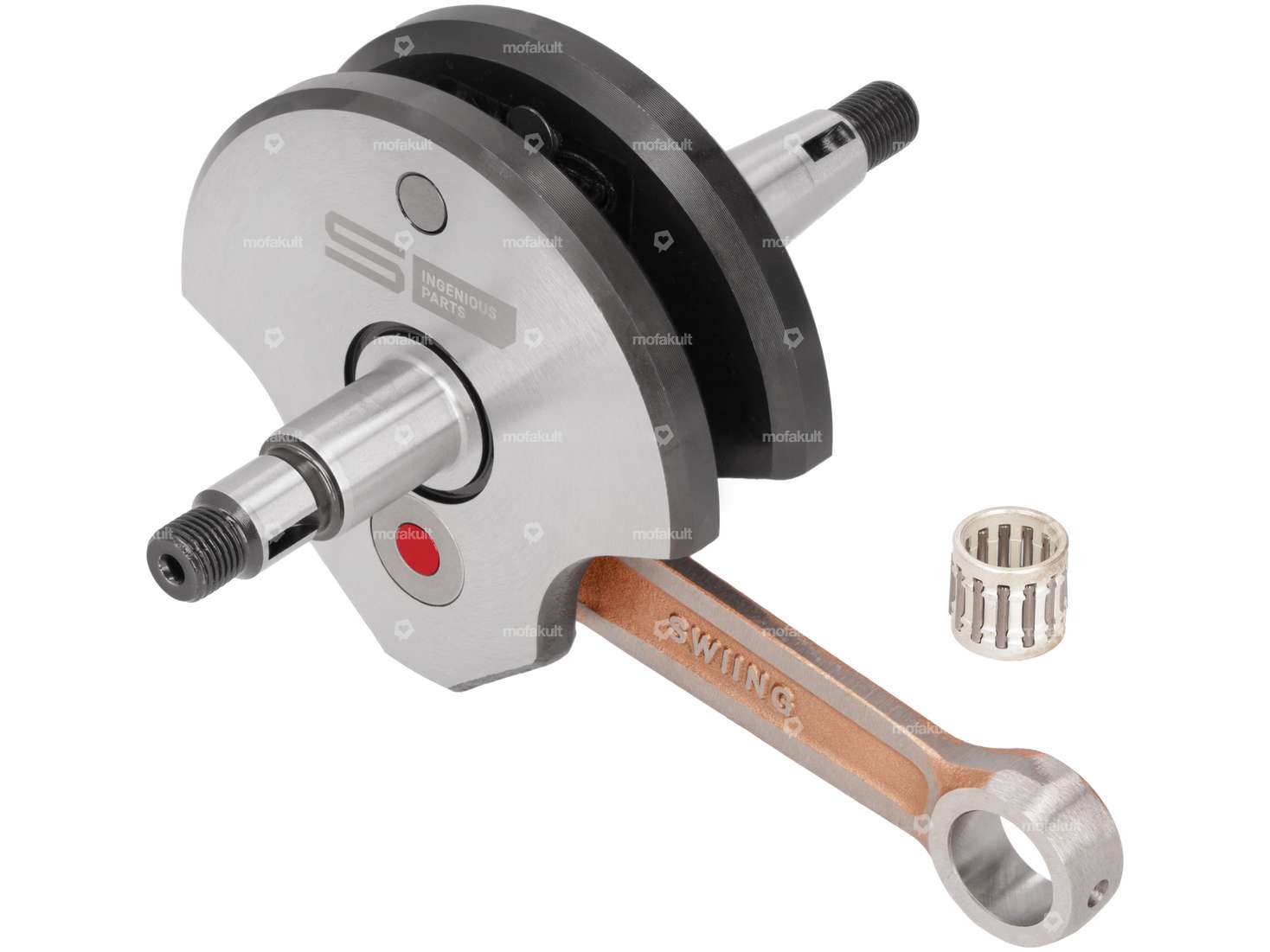

Vilebrequin haut de gamme adapté aux cyclomoteurs Sachs 503 2 AL, 2 BL à commande manuelle.
L'édition limitée "Wolfram Edition" de la version 2.0 Racing proposée jusqu'à présent est un vilebrequin extrêmement précis et finement équilibré, spécialement développé pour le domaine de la course.
Les trous d'équilibrage sont fermés avec du tungstène, un métal lourd, ce qui permet d'obtenir un rapport d'équilibrage absolument parfait et donc un fonctionnement silencieux avec un minimum de vibrations.
Le rapport d'équilibrage du vilebrequin de course a été spécialement adapté aux cylindres d'un diamètre de 41 mm. La bielle massive est dotée d'un boulon de bielle plus stable de 16 mm et d'un pied de bielle fendu supplémentaire. En outre, les roulements de bielle sont en argent et se distinguent par d'excellentes propriétés de fonctionnement en cas d'urgence.
Le roulement à aiguilles (12/15 x14.2 mm) est compris dans la livraison.
Tu trouveras les roulements et les bagues Simmerring correspondants dans les accessoires.
Conseil de montage: La jonction entre les joues de manivelle et les pivots de joue est légèrement arrondie pour renforcer le tout. Afin d'obtenir un espacement propre, il convient d'utiliser d'abord une rondelle d'espacement de 16 x 1 mm à gauche et à droite, celle-ci se pose proprement sur le chanfrein et se centre ainsi de manière optimale. Les autres rondelles d'écartement peuvent être utilisées normalement avec Ø ; 15 mm.
Produit exclusif pour les exigences les plus élevées de la marque de qualité swiing® ;.
Détails
| Fabricant | swiing® pièces ingénieuses |
| Type de joue | standard |
| Course du vilebrequin | 42 mm |
| Longueur de bielle centre-centre | 85 mm |
| Longueur totale du maneton côté embrayage | 43.1 mm |
| Longueur totale du maneton côté allumage | 63.4 mm |
| Ø des joues de manivelle | 85 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Ø œil de bielle | 15 mm |
| Ø siège du palier (côté accouplement) | 15 mm |
| Champ d'application | Haut de gamme |
| Ø siège du palier (côté allumage) | 15 mm |
| Type de filetage | MF10x1 (filetage fin) |
| Longueur du filetage | 8 mm, 12 mm |
| Dimension du roulement à aiguilles | 12 / 15 x 14.2 mm (axe 12) |
| Largeur des joues de manivelle | 30 mm |
| Longueur 1er paragraphe | 21 mm |
| Longueur 2e paragraphe | 14 mm |
| Ø 1er épaulement (côté accouplement) | 15 mm |
| Ø 2e alinéa (côté accouplement) | 12 mm |
| Longueur du talon (côté allumage) | 34 mm |
| Poids | 901 g |
| Nombre de vitesses | 2 pcs |
Convient aux modèles suivants
| Sachs | 503 - 2AL / 2BL |
