Nouvelle mondiale ! Enfin un palier de panier d'embrayage pour Sachs que je peux monter en toute bonne conscience!» ; Citation de Chrigi, visseur Sachs passionné depuis 20 ans.

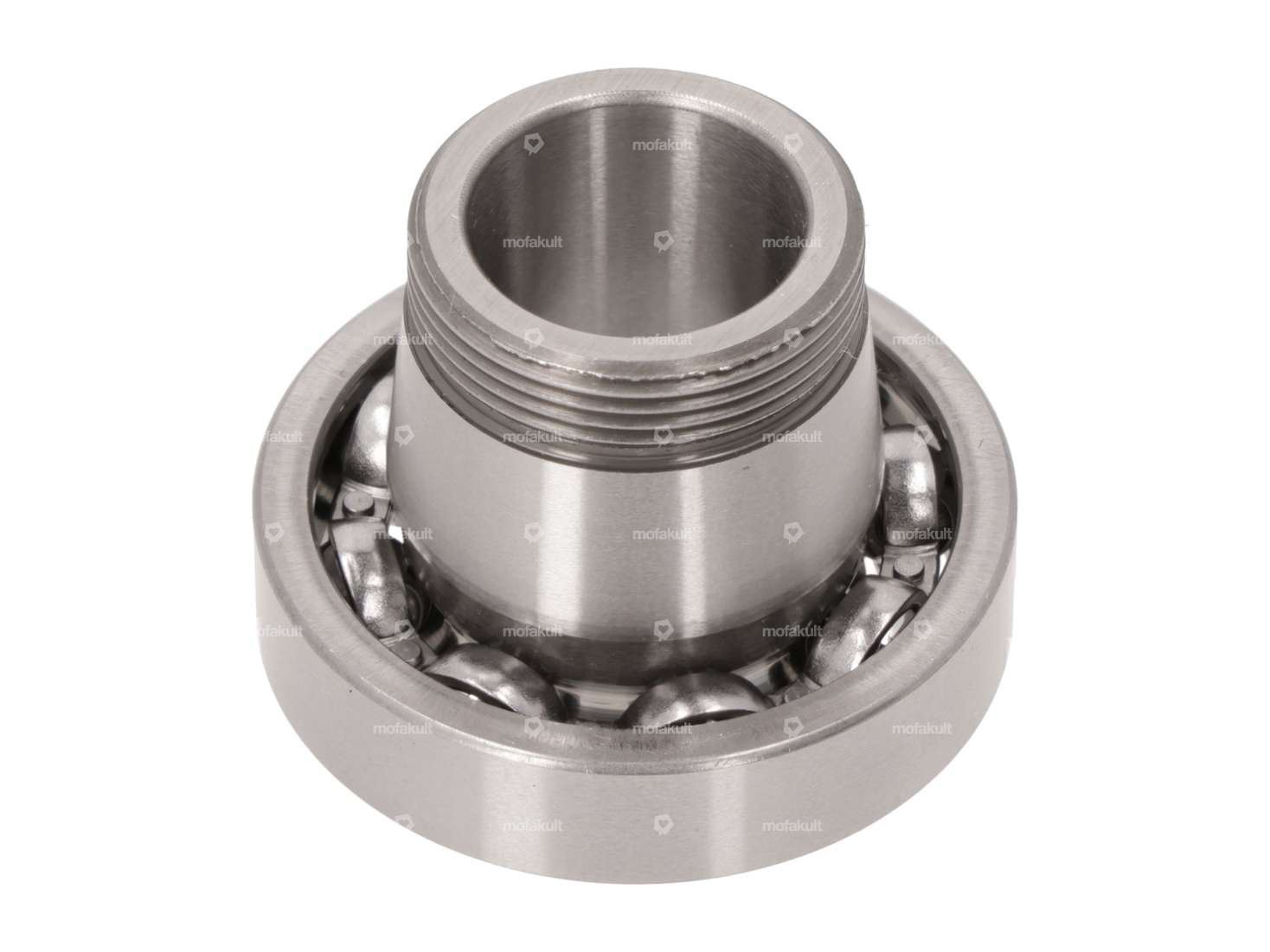

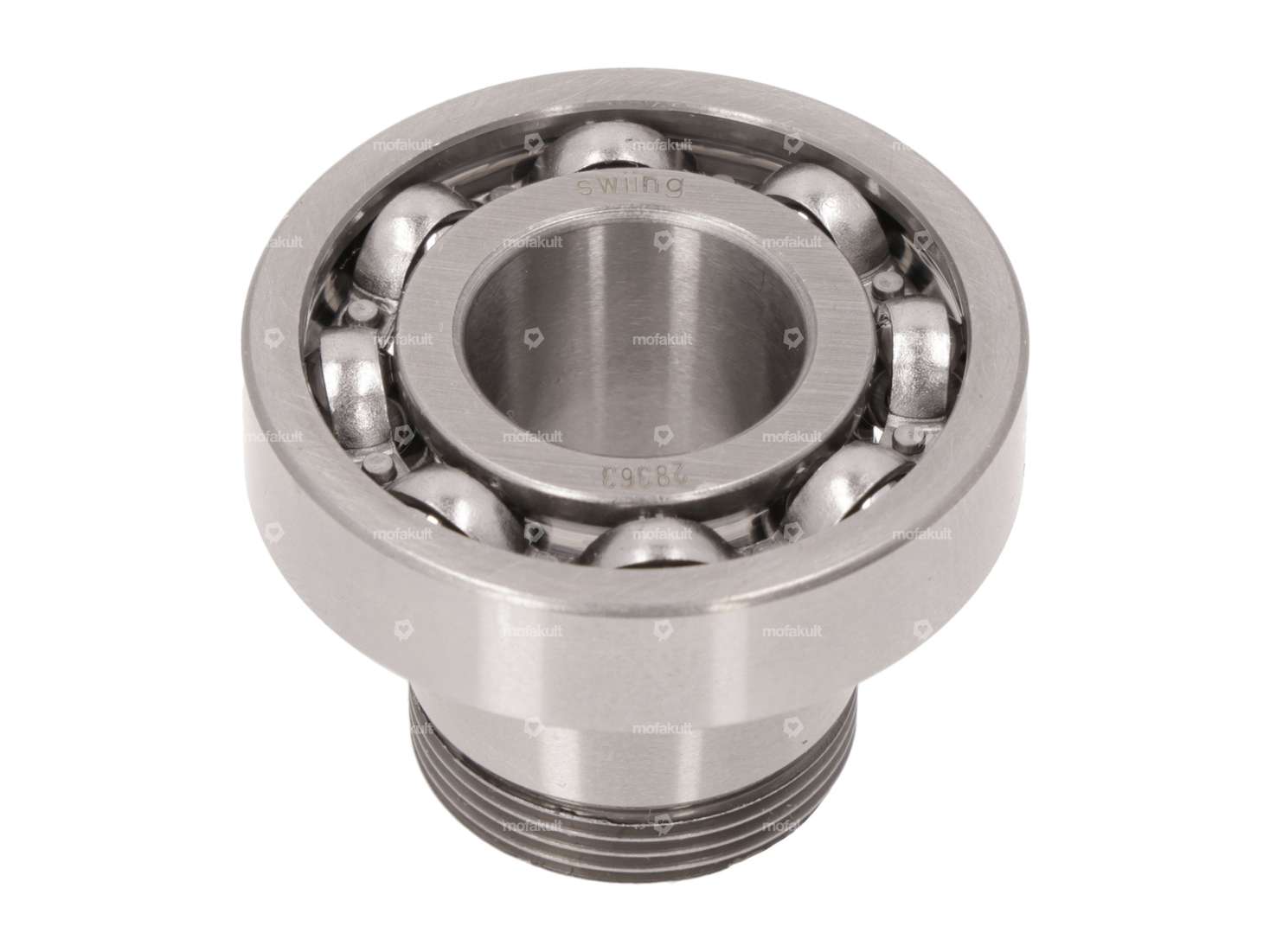

Coussinets à billes pour l'arbre intermédiaire des cyclomoteurs Sachs à commande manuelle avec moteurs des séries 50/2, 50/3, 50/4, 503 2AL, 2BL
Le coussinet conique se distingue par sa qualité parfaite et sans imperfections. Les points suivants ont été spécialement pris en compte:
- Le jeu du roulement : Comme il se doit, le roulement démonté a un léger jeu, à l'état pressé, le jeu est réduit au minimum
- Chemin de roulement à billes : Contrairement aux roulements d'origine ou de reproduction, le chemin de roulement à billes a des épaulements plus élevés, ce qui confère au roulement une stabilité supplémentaire pour les forces axiales, par ex. pour les ressorts d'embrayage renforcés (ressorts swiing ou aussi les ressorts blindés)
- Roulement lisse : le chemin de roulement des billes est absolument lisse et garantit un fonctionnement sans à-coups
- Roulement parfait : Plus d'alésages étroits qui font que le roulement ne tourne pas rond
- Cône proprement rectifié et adapté
Conseils de montage:
- Pour que la cage d'embrayage n'ait pas un jeu trop important, il est important que le coussinet sur l'arbre intermédiaire et le coussinet pour l'arbre intermédiaire dans le carter ne soient pas usés. Tu les trouveras dans les accessoires.
- Jeu axial de l'arbre intermédiaire : 0.05-0.10 mm
- Couple de serrage de l'écrou du panier d'embrayage (M20.8x1) : 22 Nm
- Réchauffer le boîtier à 80 °C, ainsi le roulement peut être placé et rétréci dans le boîtier sans presser
Produit nostalgique pour les exigences les plus élevées de la marque de qualité swiing® ;.
Référence Sachs d'origine : A2531
Détails
| Type de palier | roulements rainurés à billes |
| Cage de roulement | "-" Cage en tôle d'acier guidée par des billes |
| Numéro de stock | E15 |
| Largeur de la bague intérieure | 25.6 mm |
| Fabricant | swiing® revival parts |
| Jeu de palier | CN (standard) |
| Matériau | Acier |
| Champ d'application | Standard, Haut de gamme |
| Type de filetage | MF20.8x1 LH (filetage fin/gauche) |
| Largeur | 8 mm |
| Ø extérieur | 35 mm |
| Ø intérieur | 15 mm |
| N° de pièce de rechange Pony | A2531 |
| N° de pièce de rechange Sachs | 0286 079 105 |
Convient aux modèles suivants
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) 503 - 2AL / 2BL |
