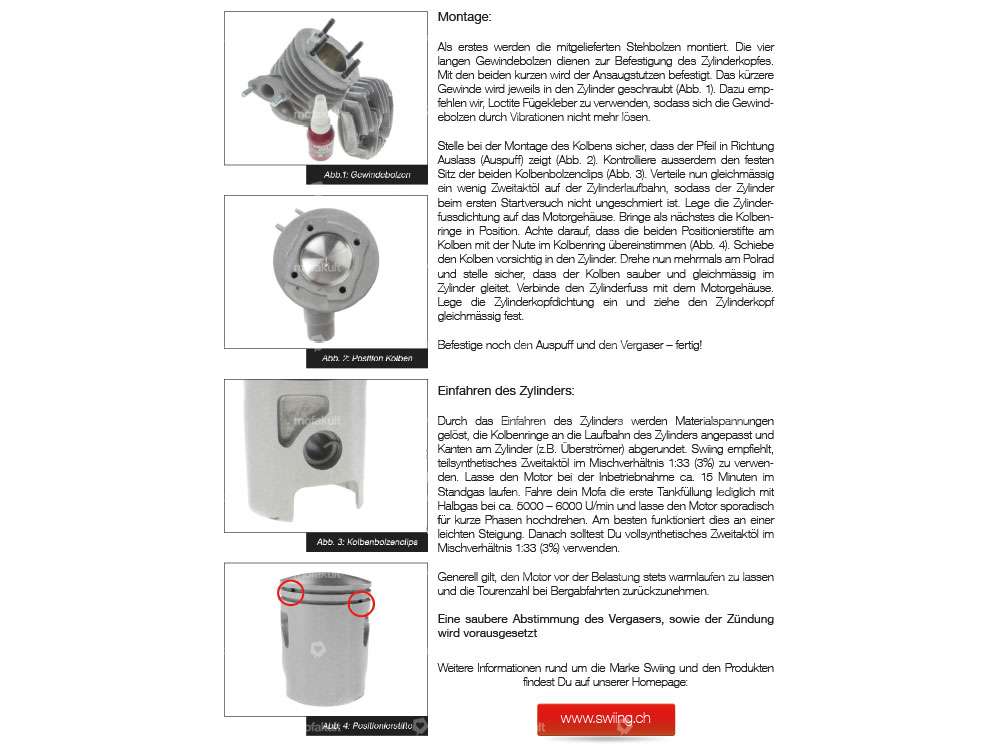

Montageanleitung
Cylindre de course pour ton cyclomoteur / vélomoteur avec moteur Sachs 503 (503 2AL, AAL, 2BL, ABL CH).

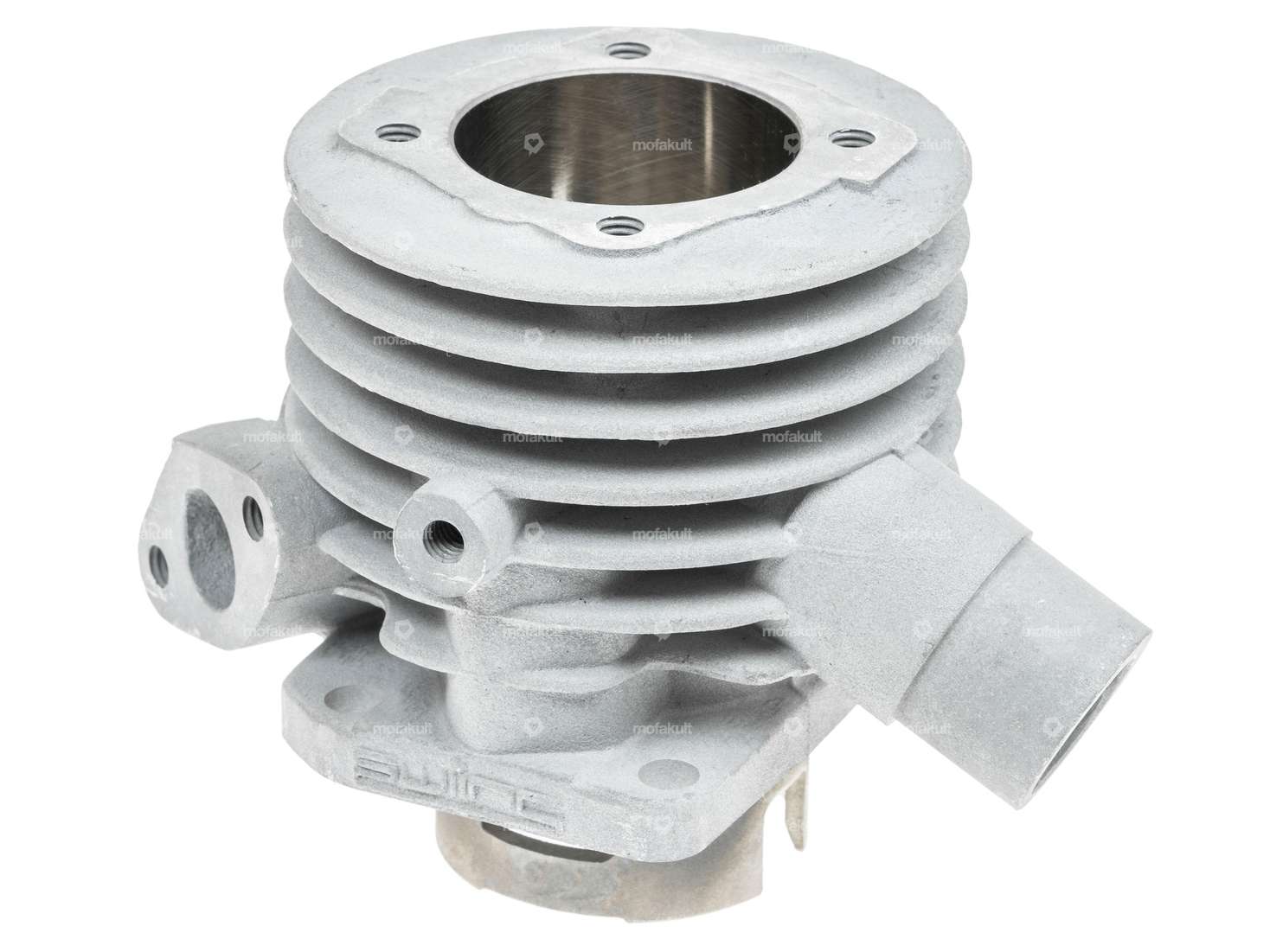

Ce cylindre de course de 40 mm ne se distingue pas visuellement du cylindre original une fois monté.
Les détails suivants ont été adaptés à ce cylindre :
- La fenêtre d'admission a été agrandie pour obtenir de meilleurs temps de commande et un plus grand volume d'admission
- Les alésages de lubrification du piston vers l'axe du piston
- Les surfaces intérieures du piston ont été fraisées pour permettre un guidage propre du palier de bielle
- La jupe du piston a été optimisée
- Grand ;

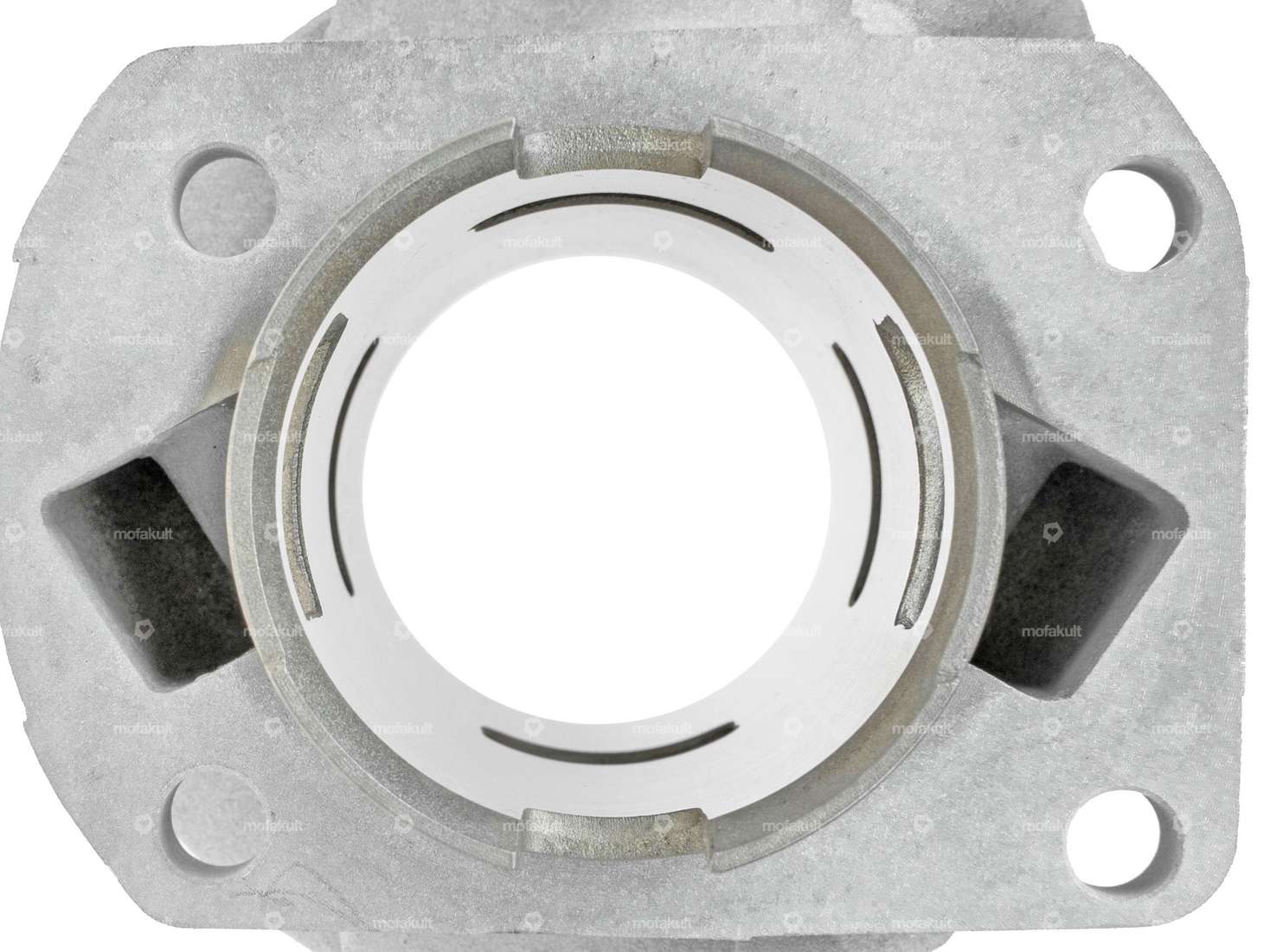

- Les angles d'admission des conduits d'échappement ont été adaptés
- L'angle et les proportions du conduit d'échappement ont été adaptés
Le kit de course a un bon développement de la puissance en raison du couple élevé, aussi bien à bas qu'à haut régime. L'ensemble du cylindre est en fonte d'aluminium de haute qualité. La surface de roulement est recouverte d'un revêtement en nikasil. Il en résulte un fonctionnement silencieux, une dissipation optimale de la chaleur et une longue durée de vie.
Toutes les surfaces d'étanchéité et de raccordement ont été planes avec précision. Les boulons filetés fournis servent à fixer la culasse (4 pièces M6x36) et la tubulure d'admission (2 pièces M6x27). Les trous taraudés dans l'aluminium ne supportent pas d'être montés et démontés plusieurs fois. C'est pourquoi les goujons doivent être solidement collés dans le cylindre avec de la Loctite.
Pour tirer le maximum de puissance du cylindre de tuning, nous recommandons de monter les pièces de tuning spécialement développées pour ce cylindre.

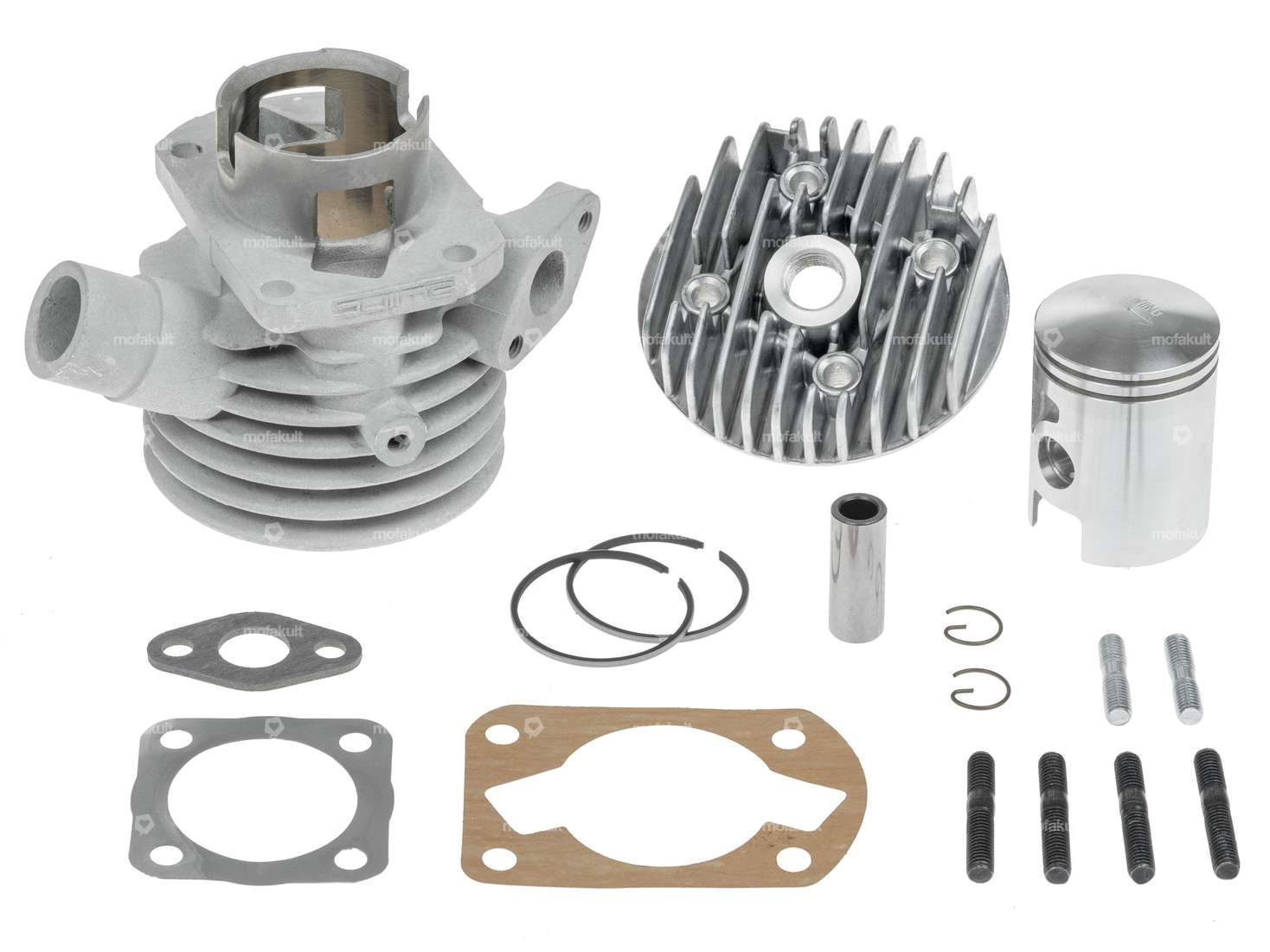

L'ensemble comprend les éléments fixes suivants :
Détails
| Fabricant | swiing® pièces ingénieuses |
| Matériau | Aluminium |
| Cylindrée | 55 ccm |
| Champ d'application | Tuning |
| Course du vilebrequin | 42 mm |
| Surface | sablé |
| Ø de l’axe du piston (B) | 12 mm |
| Diamètre nominal | 40 mm |
| Camouflé | Non |
| Schéma des trous [mm] | 60 x 40 / 37 x 37 |
| Filetage entrée | M6x1 (filetage standard) |
| Nombre de points de fixation | 4 pcs |
| Décompresseur | Non |
| Type de sortie | pincé |
| Distance entre les trous de l'entrée | 32 mm |
Convient aux modèles suivants
| Sachs | 503 - AAL, ABL, 2AL / 2BL |
Accessoires & produits similaires
Freinfilet Loctite 243 résistance moyenne 10 ml
Fabricant: Loctite · Matériel à utiliser: Acier · Matériel à utiliser: Aluminium · Matériel à utiliser: Métal · Champ d'application: Chimie · Couleur: bleu · Contenu [ml]: 10 ml · Indication de danger: Nocif pour les organismes aquatiques (entraîne des effets néfastes à long terme) · Indication de danger: Peut irriter les voies respiratoires · Indication de danger: Peut provoquer des réactions allergiques cutanées · Indication de danger: Provoque des irritations cutanées · Indication de danger: Provoque une grave irritation des yeux · Mot de signalisation: Attention · Pictogramme de danger: GHS07 - Attention dangereux · Pictogramme de danger: GHS09 - Dangereux pour le milieu aquatique · Adhérence: moyenne résistance · Type d'application: 1K · Dimension de la fente (max.): 0.01 mm · Temps d'alignement: 600 s · Résistance à la température (min.): -75 - 200 °C · Couple de décollement (selon le matériau): 3 N/m · Couple de décollement (selon le matériau): 12 N/m · Couple de décollement (selon le matériau): 26 N/m
25,70 EUR
2 570,00 EUR/l
swiing® ingenious piston 40 mm | Sachs 503
Fabricant: swiing® pièces ingénieuses · Diamètre nominal: 40 mm · Ø extérieur du piston (A): 39.97 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3.5 mm · Hauteur totale du piston (E): 54 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection intérieure (PI) · Hauteur du segment de piston: 1.5 mm · Epaisseur du segment de piston: 1.7 mm · Poids du piston: 83 g
64,40 EUR
swiing® ingenious Kit de réglage 40 mm | Sachs 503 (refroidi par ventilateur)
Diamètre nominal: 40 mm · Fabricant: GPO · Fabricant: NGK · Fabricant: swiing® pièces ingénieuses · Cylindrée: 55 ccm · Course du vilebrequin: 42 mm · Distance entre les trous de l'entrée: 32 mm · Ø de l’axe du piston (B): 12 mm · Type de sortie: pincé · Schéma des trous [mm]: 60 x 40 · Décompresseur: Non · Camouflé: Non · Champ d'application: Tuning
533,20 EUR
Pas en stock
Hot

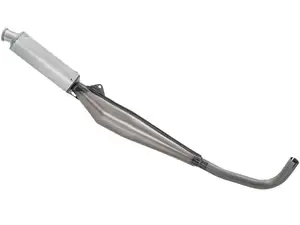

swiing Échappement de course 28 mm nu | Sachs 503
Fabricant: swiing · Matériau: Acier · Matériau: Aluminium · Surface: verni · Couleur: argent · Couleur: graphite · Longueur totale: 850 mm · Nombre de points de fixation: 1 pcs · Ø raccordement intérieur: 26 mm · Ø Silencieux: 60 mm · Ø extérieur: 77 mm · Ø extérieur du tube de flamme: 28 mm · Type d'échappement: Cône / double cône · Fixation du tube de flamme: Connexion enfichable serrée · Type de fixation: languette soudée
99,50 EUR

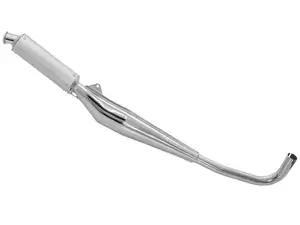

swiing Échappement de course 28 mm chrome | Sachs 503
Fabricant: swiing · Matériau: Acier · Matériau: Aluminium · Surface: chromé · Ø extérieur: 77 mm · Longueur totale: 850 mm · Couleur: Chrome · Couleur: argent · Ø Silencieux: 60 mm · Ø raccordement intérieur: 26 mm · Ø extérieur du tube de flamme: 28 mm · Type d'échappement: Cône / double cône · Type de fixation: languette soudée · Nombre de points de fixation: 1 pcs · Fixation du tube de flamme: Connexion enfichable serrée
117,10 EUR
Hot

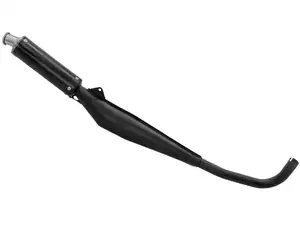

swiing Échappement de course 28 mm noir | Sachs 503
