Piston de 40.0 mm avec deux segments de piston rectangulaires avec sécurité interne (IS) pour le cylindre de course swiing en aluminium pour les cyclomoteurs Sachs 503.
Les surfaces internes du piston ont été fraisées pour un guidage optimal de la bielle. Les deux segments de piston chromés dur ont un effet positif sur la durée de vie.
En outre, le piston dispose de deux trous pour une lubrification optimale de l'axe de piston.
Tu trouveras les cotes détaillées du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.

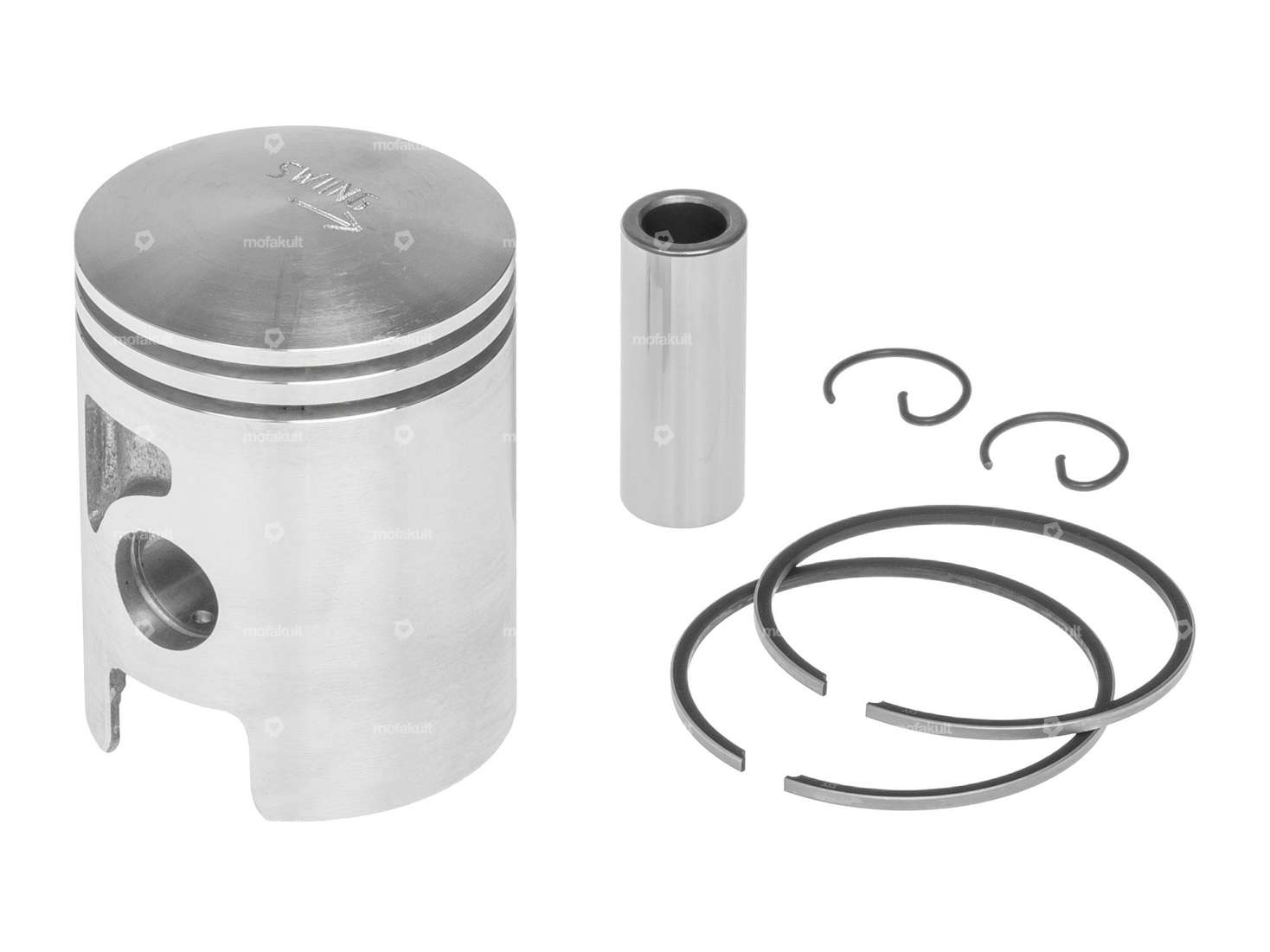

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et, le cas échéant, le cylindre correspondant dans les accessoires.
Un produit exclusif pour les exigences les plus élevées de la marque de qualité swiing® ;.
Détails
| Fabricant | swiing® pièces ingénieuses |
| Epaisseur du segment de piston | 1.7 mm |
| Ø extérieur du piston (A) | 39.97 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3.5 mm |
| Hauteur totale du piston (E) | 54 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Diamètre nominal | 40 mm |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection intérieure (PI) |
| Ø de l’axe du piston (B) | 12 mm |
| Hauteur du segment de piston | 1.5 mm |
| Poids du piston | 83 g |
Convient aux modèles suivants
| Sachs | 503 - AAL, ABL, 2AL / 2BL |
