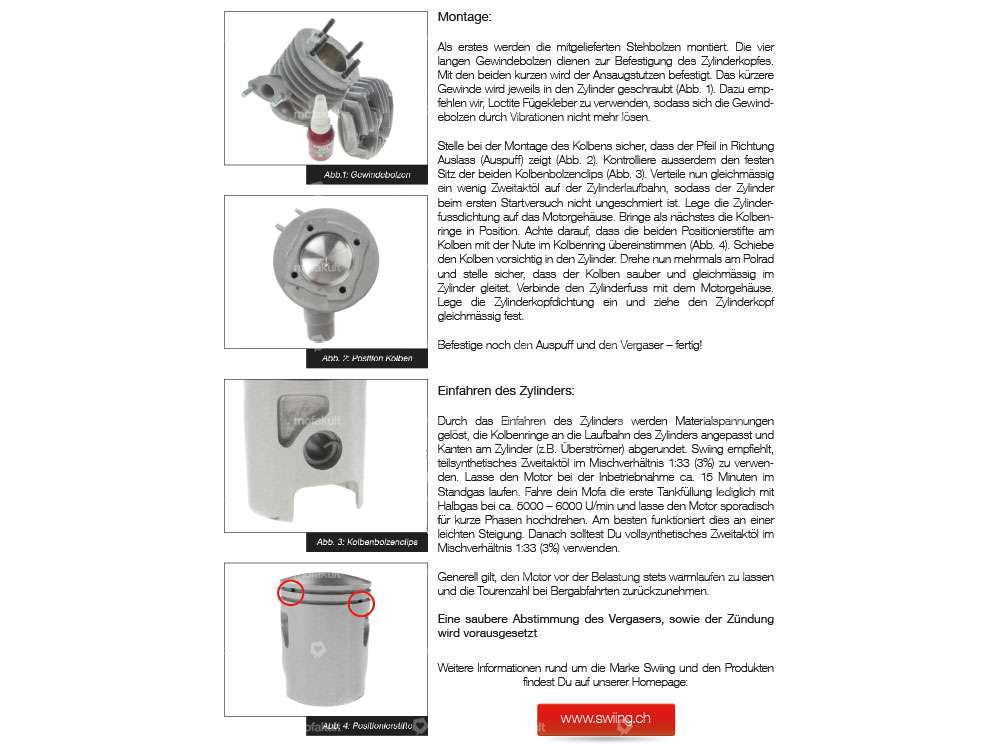

Montageanleitung
Cylindre de course pour ton cyclomoteur / vélomoteur pour moteurs Sachs 503 (503 2AL, AAL, 2BL, ABL CH).

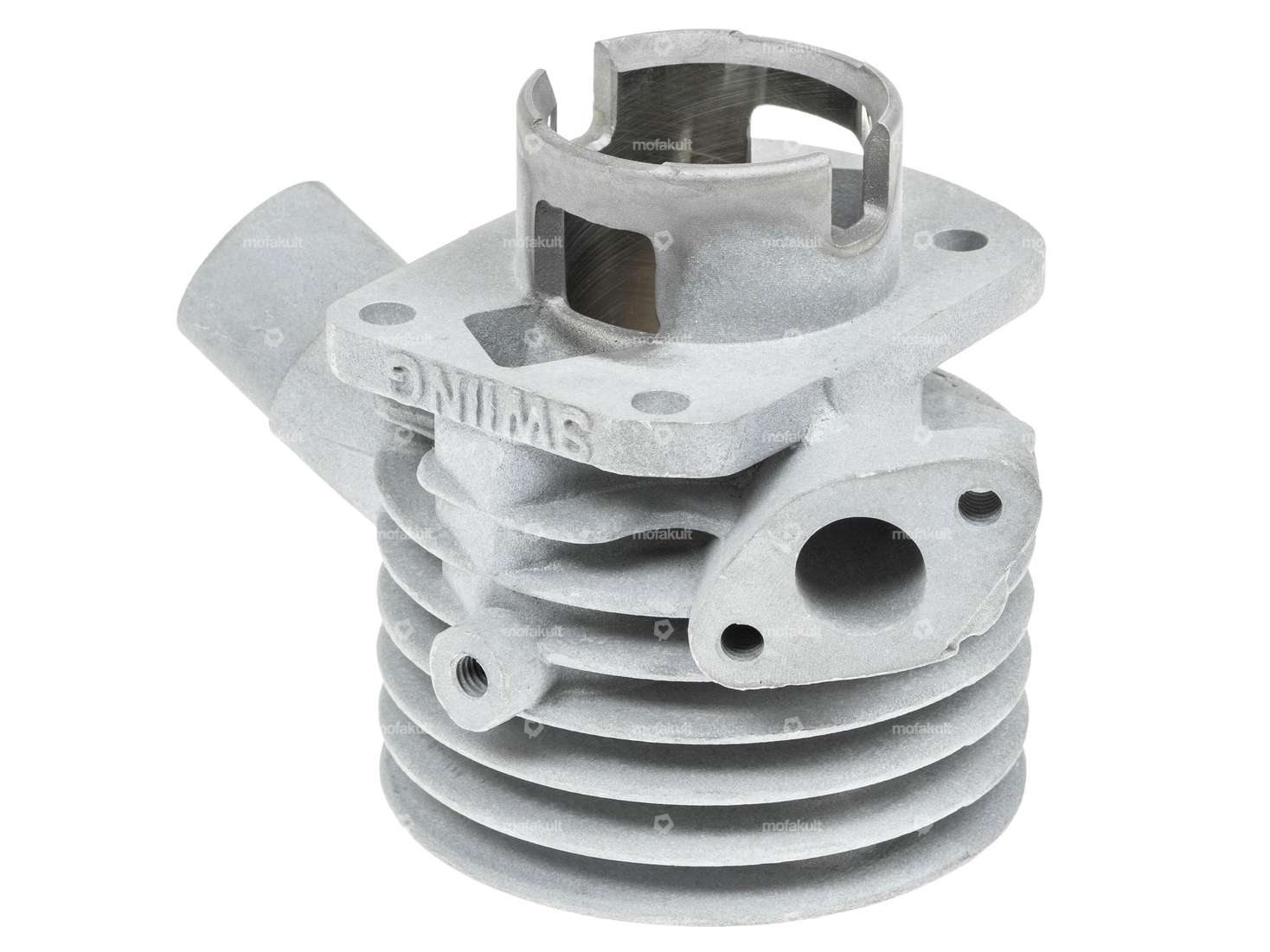

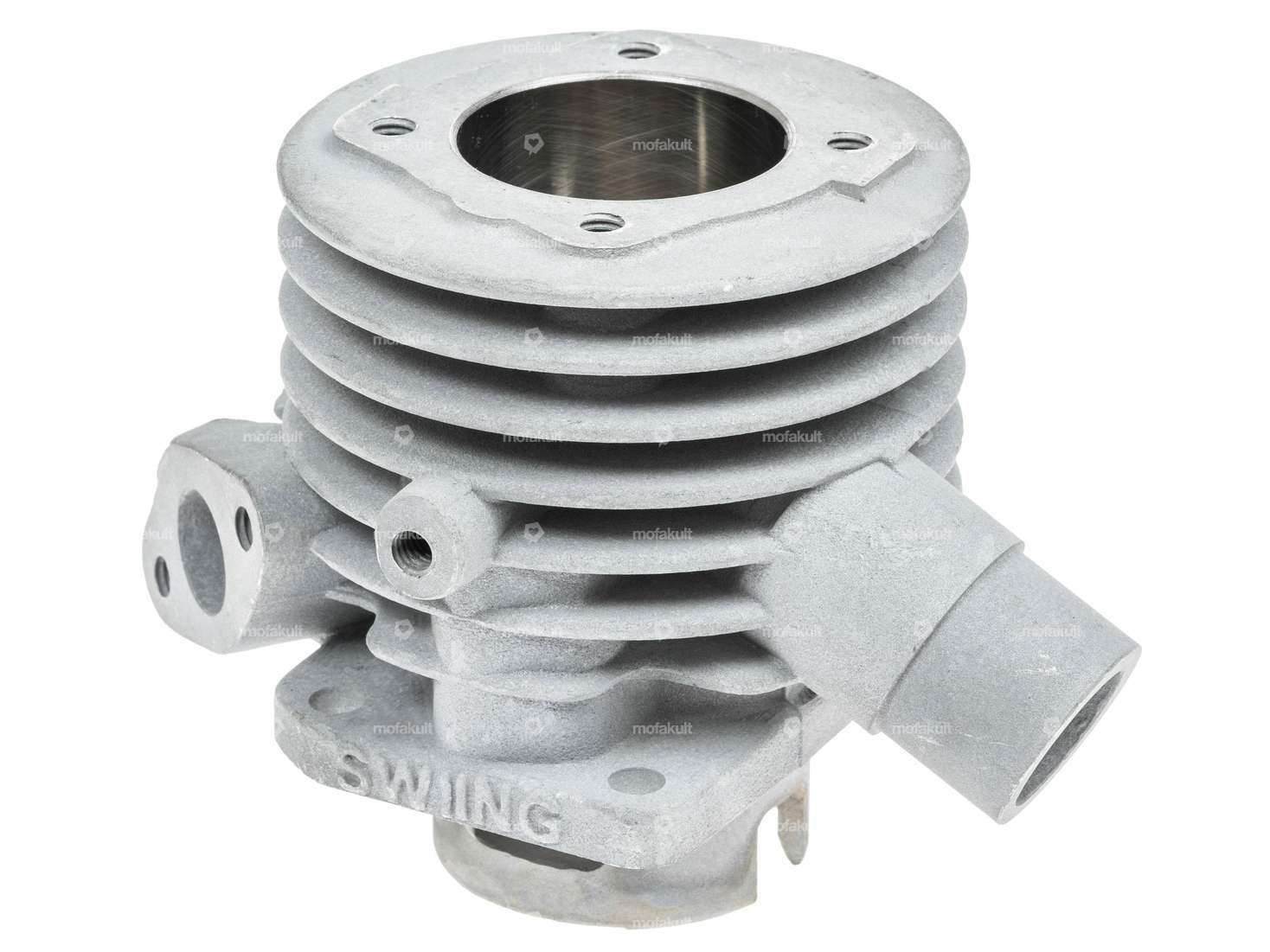

Ce cylindre de course de 38 mm ne se distingue pas visuellement du cylindre original une fois monté.
Les détails suivants ont été adaptés à ce cylindre :

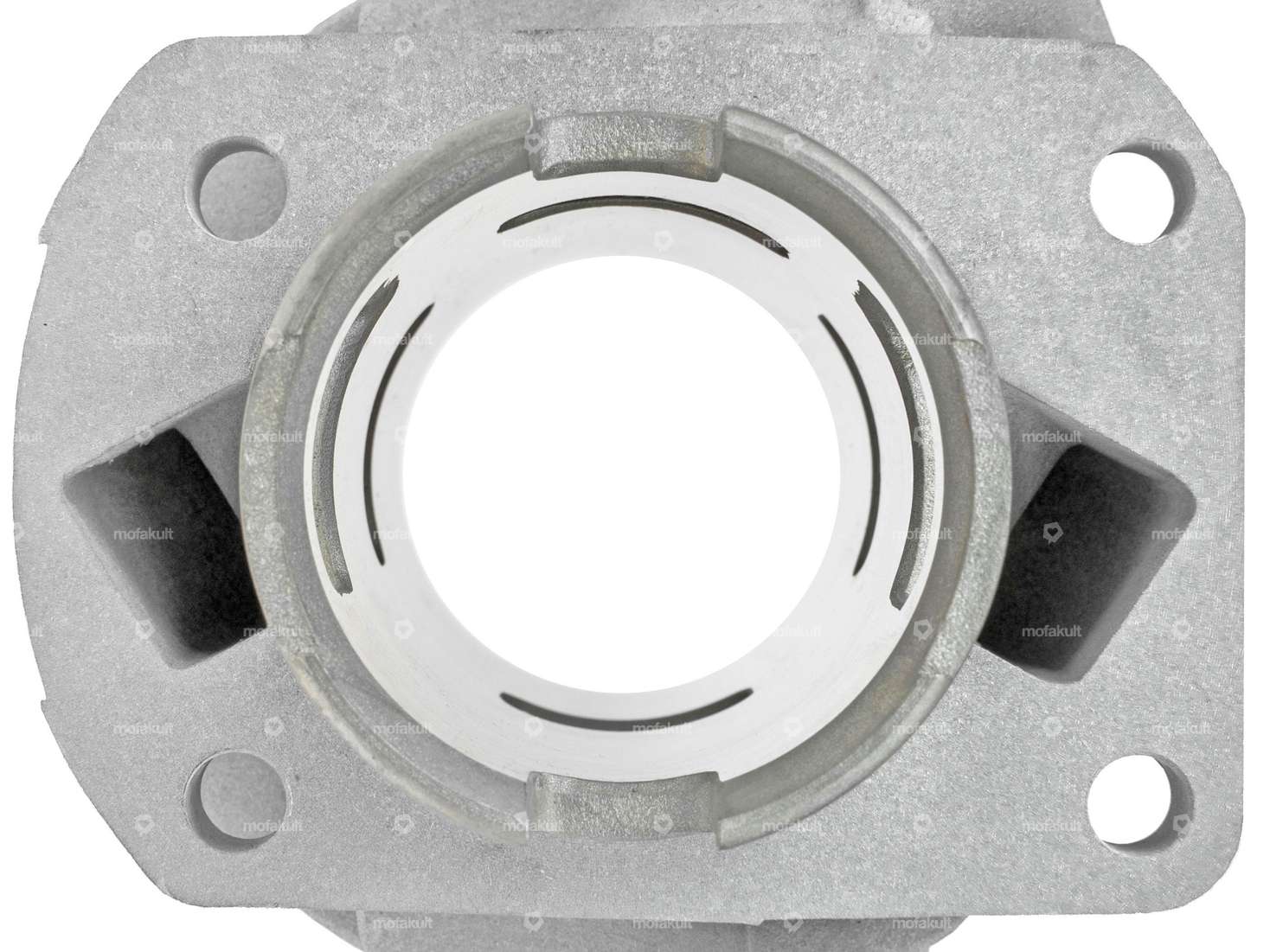

- La fenêtre d'admission a été agrandie pour obtenir de meilleurs temps de commande et un plus grand volume d'admission
- Les alésages de lubrification du piston vers l'axe du piston
- Les surfaces intérieures du piston ont été fraisées pour permettre un guidage propre du palier de bielle
- La jupe du piston a été optimisée
- Grand ;
- Les angles d'admission des conduits d'échappement ont été adaptés
- L'angle et les proportions du conduit d'échappement ont été adaptés
Le kit de course a un bon développement de la puissance en raison du couple élevé, aussi bien à bas qu'à haut régime. L'ensemble du cylindre est en fonte d'aluminium de haute qualité. La surface de roulement est recouverte d'un revêtement en nikasil. Il en résulte un fonctionnement silencieux, une dissipation optimale de la chaleur ainsi qu'une longue durée de vie.
Toutes les surfaces d'étanchéité et de raccordement ont été planes avec précision.
Les boulons filetés fournis servent à fixer la culasse (4 pièces M6x36) et la tubulure d'admission (2 pièces M6x27). Les trous taraudés dans l'aluminium ne supportent pas d'être montés et démontés plusieurs fois. C'est pourquoi les goujons doivent être solidement collés dans le cylindre avec de la Loctite.
Pour tirer le maximum de puissance du cylindre tuning, nous recommandons de monter les composants tuning spécialement développés pour ce cylindre.

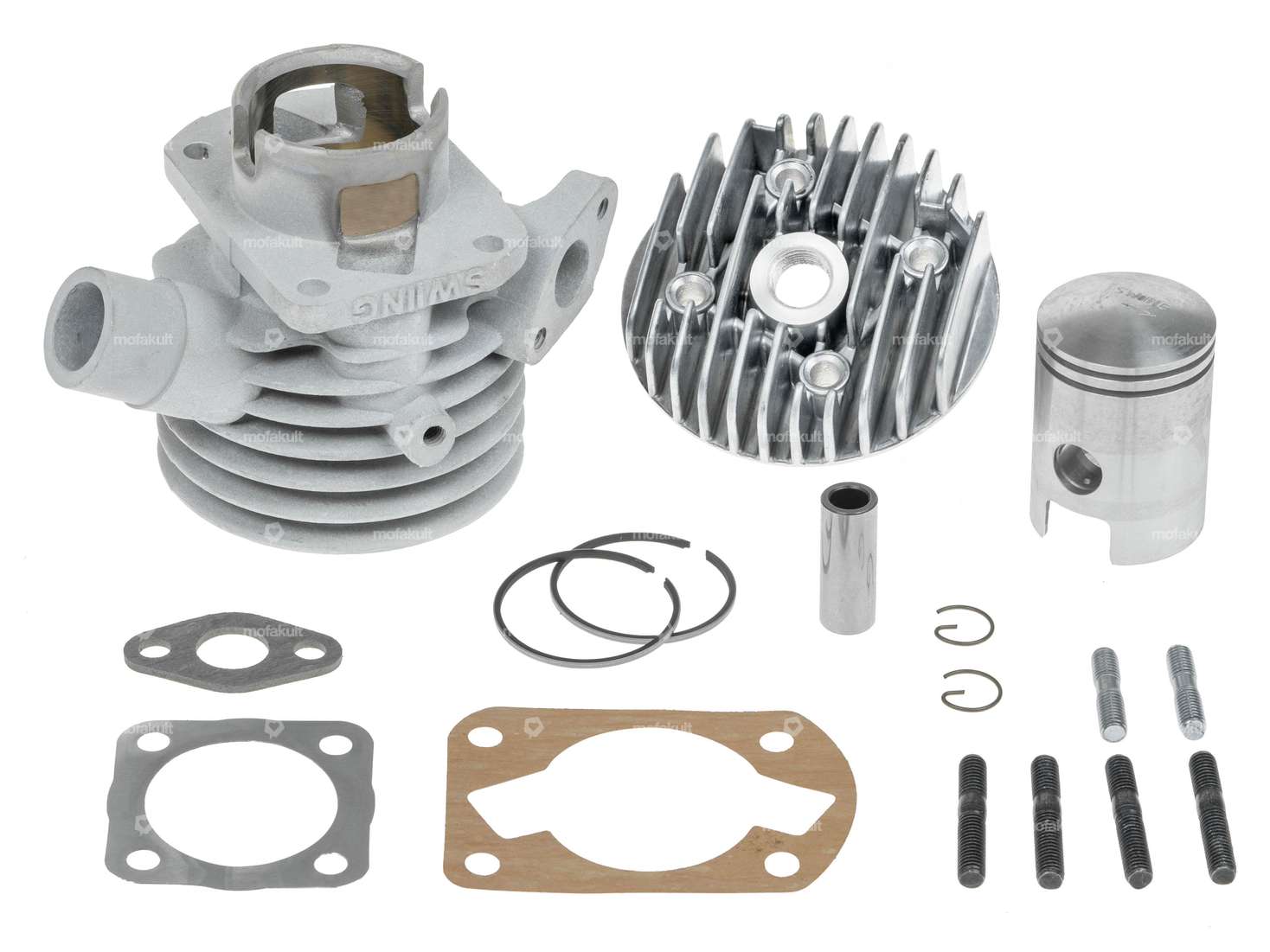

L'ensemble comprend les éléments fixes suivants :
Détails
| Fabricant | swiing® pièces ingénieuses |
| Matériau | Aluminium |
| Cylindrée | 50 ccm |
| Champ d'application | Tuning |
| Course du vilebrequin | 42 mm |
| Surface | sablé |
| Ø de l’axe du piston (B) | 12 mm |
| Diamètre nominal | 38 mm |
| Camouflé | Non |
| Schéma des trous [mm] | 60 x 40 / 37 x 37 |
| Filetage entrée | M6x1 (filetage standard) |
| Nombre de points de fixation | 4 pcs |
| Décompresseur | Non |
| Type de sortie | pincé |
| Distance entre les trous de l'entrée | 32 mm |
Convient aux modèles suivants
| Sachs | 503 - AAL, ABL, 2AL / 2BL |
