Outil universel de démontage et d'emmanchement des coussinets de bielle pour ton cyclomoteur, ton vélomoteur et ta petite moto Sachs, Puch et Piaggio.

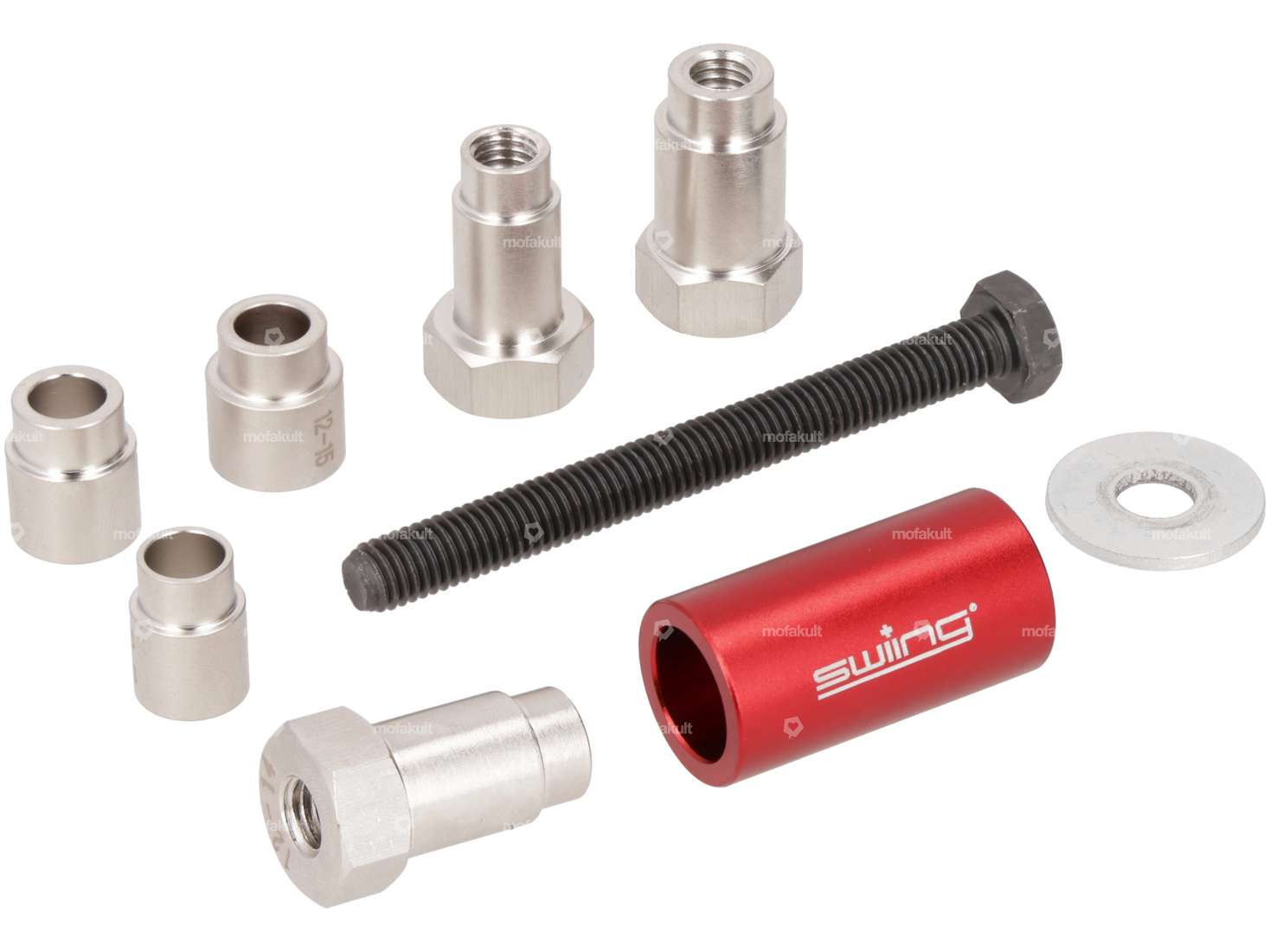

L'outil de démontage/remontage dispose de plusieurs inserts, ce qui permet de l'utiliser pour différents diamètres.
- 10 - 12 mm
- 12 - 14 mm
- 12 - 15 mm
Tous les yeux de la bielle sont ainsi couverts et tu peux effectuer proprement les réparations correspondantes. Chaque diamètre est accompagné d'une petite pièce rotative et d'un embout fileté avec hexagone extérieur.
Pressage:

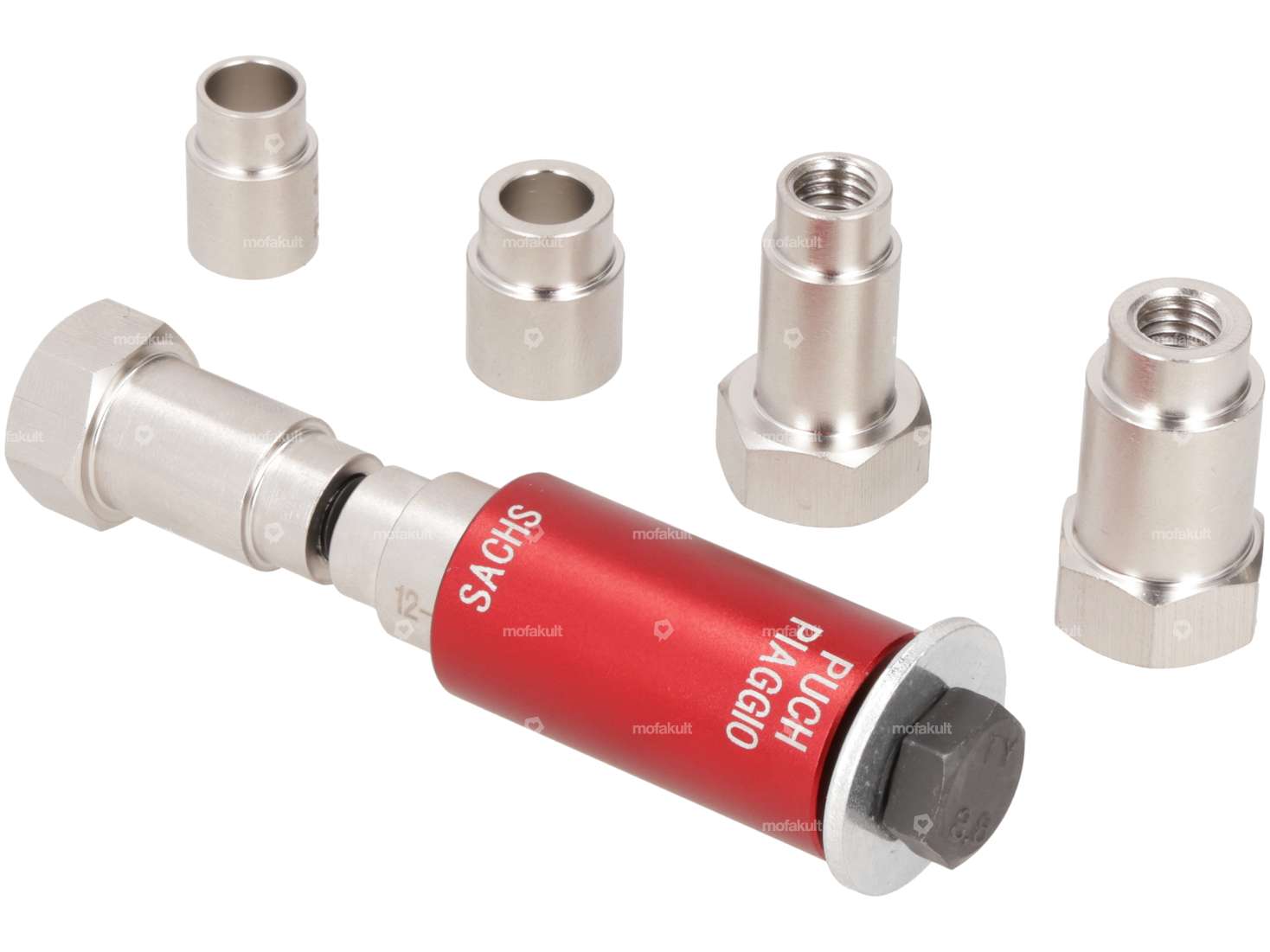

Pour presser les manchons de bielle, il suffit d'enfoncer le manchon anodisé rouge sur la vis avec le côté marqué en conséquence (Puch & ; Piaggio ou Sachs), à l'opposé de la tête de vis. L'embout fileté correspondant au diamètre du coussinet est ensuite vissé sur la vis, la partie vissée en premier. Les épaulements vissés soutiennent alors les coussinets de bielle et les poussent hors de la bielle en continuant à les visser.
Enfoncement:
Lors de l'enfoncement des coussinets de bielle, la douille anodisée rouge est à nouveau placée sur la vis avec le côté correspondant (Puch & ; Piaggio ou Sachs) à l'opposé de la tête de vis.
La petite pièce rotative avec le diamètre correspondant est ensuite placée dans la douille. Le côté vissé est à nouveau tourné à l'opposé de la tête de la vis. Le palier lisse peut alors être monté dessus. La pièce correspondante peut ensuite être vissée sur la vis, côté vissé en avant. La douille s'enfonce ainsi proprement dans la bielle, qui n'est soutenue que par l'oeil de la bielle et ne peut donc pas se déformer.

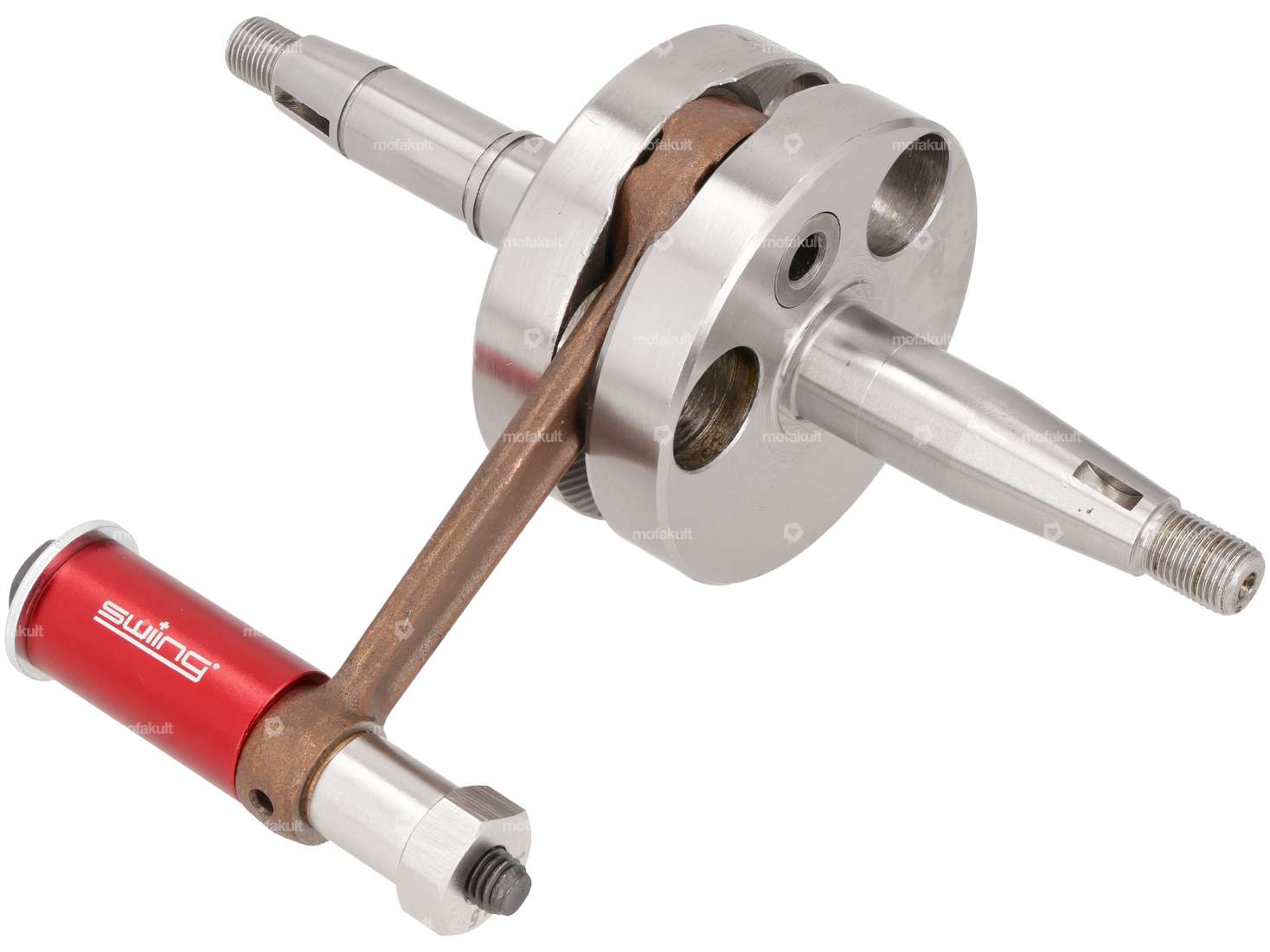

Tu trouveras un exemple d'utilisation à la figure 3.
Tu trouveras d'autres outils utiles dans les accessoires.
Produit exclusif pour les plus hautes exigences de la marque de qualité swiing® ;.
Détails
| Ø extérieur | 9.2 mm, 11.8 mm, 11.9 mm, 13.9 mm, 14.8 mm |
| Ouverture de clé SW | 13 mm, 17 mm |
| Fabricant | swiing® pièces ingénieuses |
| Nombre de composants | 9 pcs |
| Matériau | Acier, Aluminium |
| Champ d'application | Outil de (dé)montage |
| Surface | anodisé |
| Diamètre | 20 mm |
| Ø intérieur | 14.25 mm, 15.25 - 14.25 mm |
Convient aux modèles suivants
| Universel | |
| Puch | |
| Sachs | |
| Piaggio |
