Engrenage complet avec bobine VEC et bobine lumineuse 6 volts pour moteurs à deux vitesses tournant à gauche sur les cyclomoteurs / vélomoteurs tels que Puch X30 Sport, Puch X30 Velux / Sachs 50/2, Sachs 503 ou encore Zündapp Belmondo.

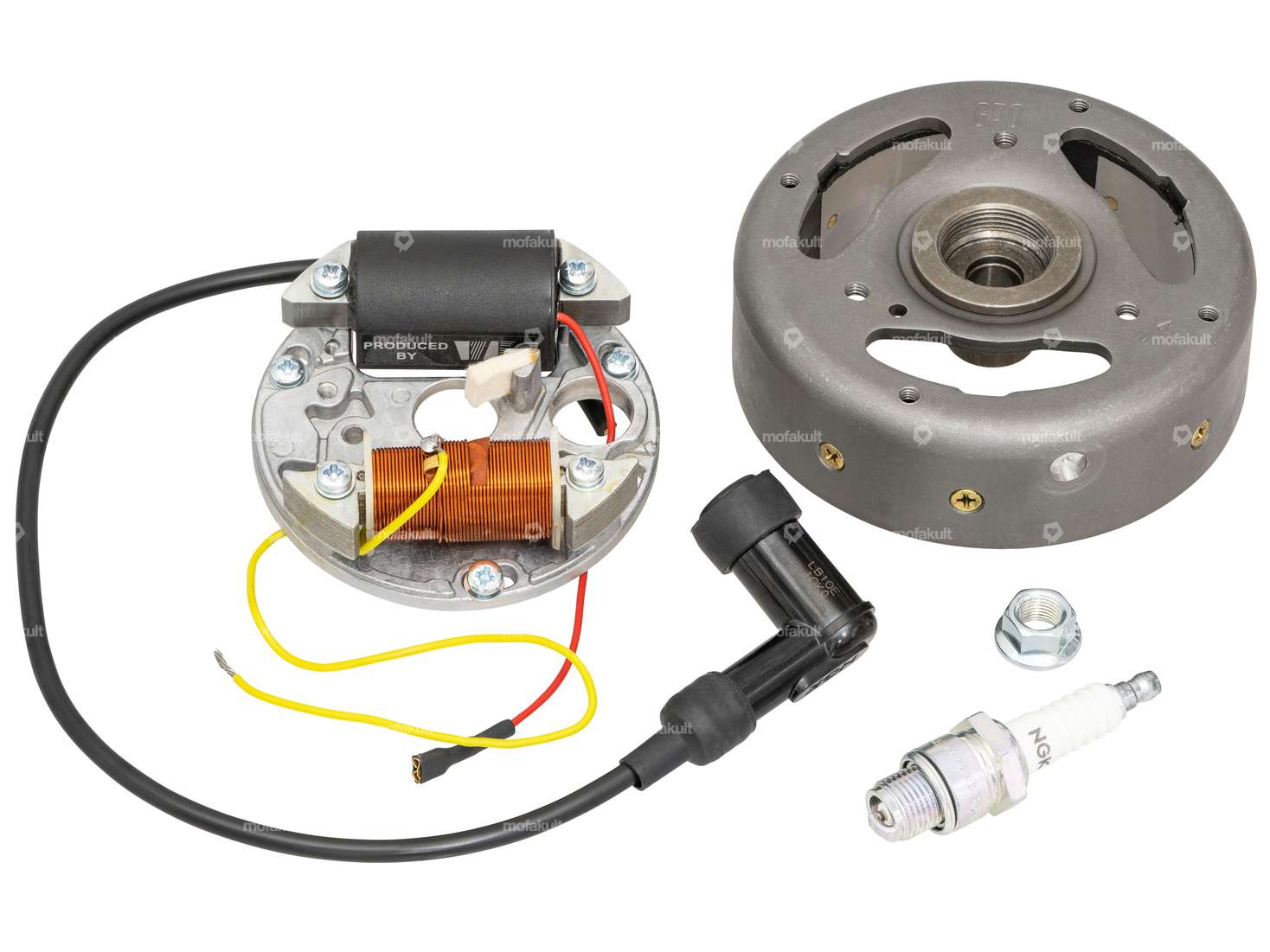

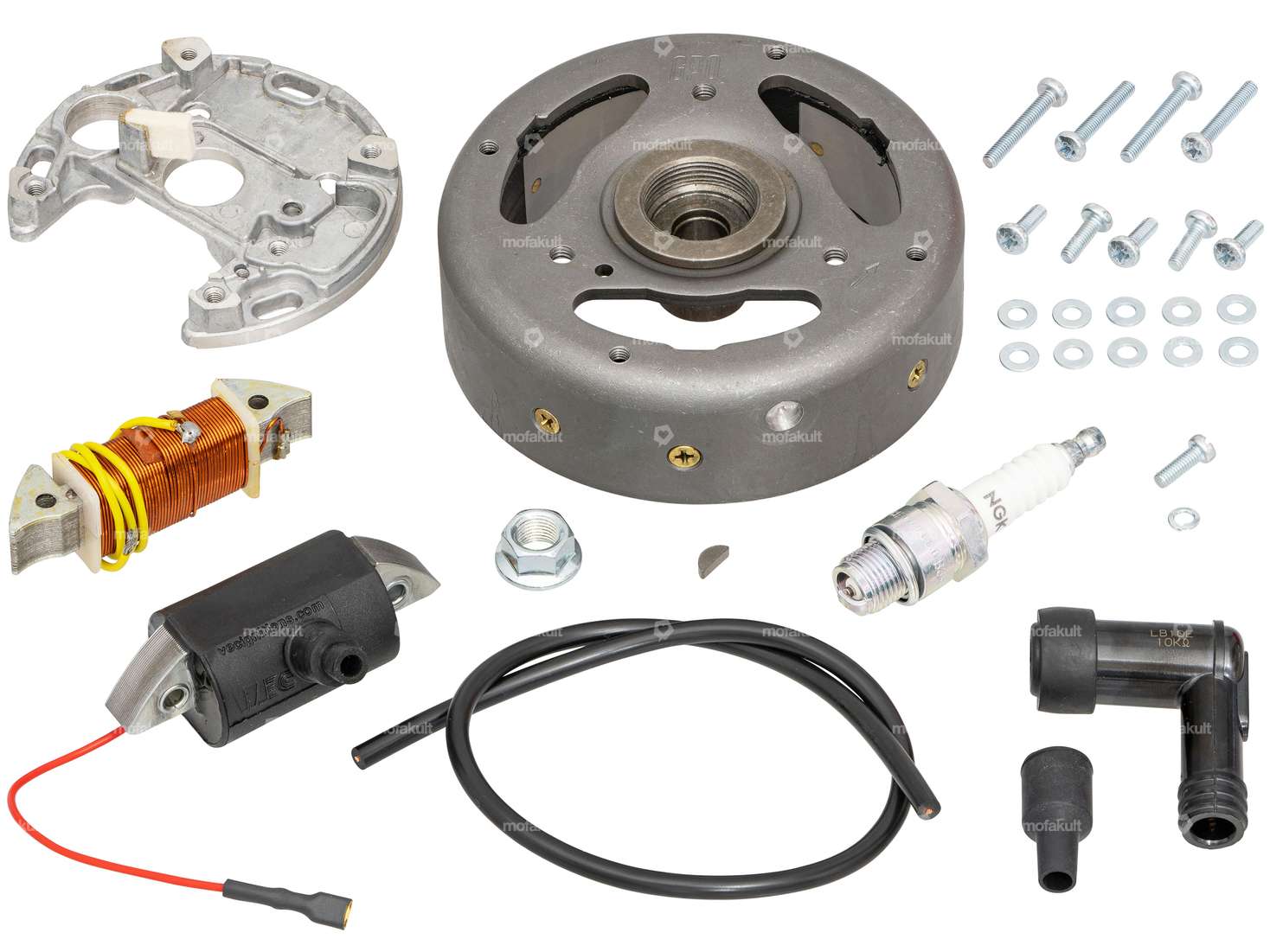

Le kit comprend toutes les pièces telles que les vis de fixation, l'écrou de volant d'inertie avec clavette, la plaque d'inertie, la bobine d'inertie et la bobine lumineuse, la roue polaire et la cosse de bougie.
Les composants sont livrés séparément et doivent encore être assemblés.
Direction de rotation : gauche (sens antihoraire)
Tension de fonctionnement du système d'éclairage : 6 volts
Puissance du système d'éclairage : 17 watts
Ø ; intérieur Volant : 90 mm
Attention : il faut utiliser un connecteur de bougie avec une résistance d'au moins 10 kOhms, la bougie ne doit pas être déréglée !
Des ratés d'allumage peuvent se produire avec des fiches de bougie Beru ou MERIT.
Réglage de l'allumage:
En principe, il n'y a rien à régler sur l'allumage. Seule la plaque d'allumage peut être légèrement tournée pour obtenir une étincelle parfaite, le reste est réglé par la puce d'allumage.
Pour le réglage de base, les trois vis de fixation de la plaque d'allumage se trouvent au milieu des longues lames. Tu obtiendras un avantage en tournant la plaque d'extrémité dans le sens inverse de la marche du moteur. Le réglage fin s'effectue à vitesse moyenne avec la lampe stroboscopique. L'écartement des électrodes de la bougie d'allumage doit être réglé au préalable entre 0,7 et 0,8 mm.
Tu trouveras le pistolet de réglage du point d'allumage ainsi que d'autres outils et pièces détachées pour ton allumage dans les accessoires.
La bougie d'allumage est un élément essentiel du moteur.
L'ensemble comprend les éléments fixes suivants :
Fabricant: GPO · N° de pièce de rechange Pony: A2133, A5532 · N° de pièce de rechange Sachs: 0265 140 005, 0265 206 000
Poids: 900 g · Ø intérieur du volant: 91.1 mm · Sens de rotation: à gauche · Type de filetage: MF26x1.5 (filetage fin) · Ø extérieur du volant: 116.5 mm · Matériau: Acier · Rapport conique: 1:5 · Ø Cône petit intérieur: 11.5 mm · Longueur du filetage: 8 mm · Ø cône grand intérieur: 15 mm · Longueur du cône: 18.5 mm · Hauteur: 36.1 mm · Puissance: 17 W · Tension: 6 V · Fabricant: GPO · N° de pièce de rechange Pony: A2600 · N° de pièce de rechange Sachs: 0286 175 005
Câble disponible: Non · Matériau: Plastique, Caoutchouc · Logement de la fiche de bougie: SAE · Ø du câble: 5 mm, 7 mm · Résistance: 10000 Ω · Couleur: noir · Déparasité: Oui · Fabricant: NGK
Type d'écrou: Écrou de bride · Ø extérieur: 18.8 mm · Entraînement: Six pans extérieurs · Ouverture de clé SW: 14 mm · Type de filetage: MF10x1 (filetage fin) · Hauteur: 8.9 mm · Matériau: Acier · Surface: galvanisé bleu · Champ d'application: Standard · Fabricant: GPO · N° de pièce de rechange Pony: A4513 · N° de pièce de rechange Sachs: 0942 072 102
Longueur totale: 9.15 mm · Largeur: 3 mm · Hauteur: 3.7 mm · Matériau: Acier
Fabricant: swiing® revival parts · Matériau: Acier · Surface: galvanisé bleu · Alternative du n° de pièce de rechange Puch: 900.3202, 900.1509
Type de fixation: Vis · Longueur totale: 76.8 mm · Puissance: 17 W · Ø intérieur du volant: 90 mm · Distance entre les trous: 54 mm · Hauteur: 25.2 mm · Ø trou de fixation: 4.1 mm · Champ d'application: Standard, Original · Tension: 6 V · Nombre de points de fixation: 2 pcs
Distance entre les trous: 54 mm · Lieu d'utilisation: Interne (dans l'allumage) · Couleur: noir · Longueur du câble: 140 mm, 420 mm · Champ d'application: Standard, Original, Performance · Nombre de points de fixation: 2 pcs · Type de fixation: Vis · Ø intérieur du volant: 90 mm · Ø du logement de câble: 5 mm · Longueur totale: 77 mm · Ø trou de fixation: 4.6 mm · Hauteur: 48 mm · Fabricant: VEC
Détails
| Fabricant | VEC, GPO |
| Tension | 6 V |
| Champ d'application | Tuning, Standard |
| Puissance | 17 W |
| Sens de rotation | à gauche |
| Ø intérieur du volant | 90 mm |
| Ø du câble | 5 mm |
| Type de fixation | Vis |
Convient aux modèles suivants
| Puch | ZA50 (Refroidissement par air pulsé) ZA50 (Refroidi par ventilateur) Z50 (X30 Sport) Z50 (X30 Velux) 2-Vitesses MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) 503 - AAL, ABL, 2AL / 2BL, AB, AC, ADV 505 (avec pédalier) - 1A (auto), 2 A (manuel) 535 |
| Zündapp Belmondo |
