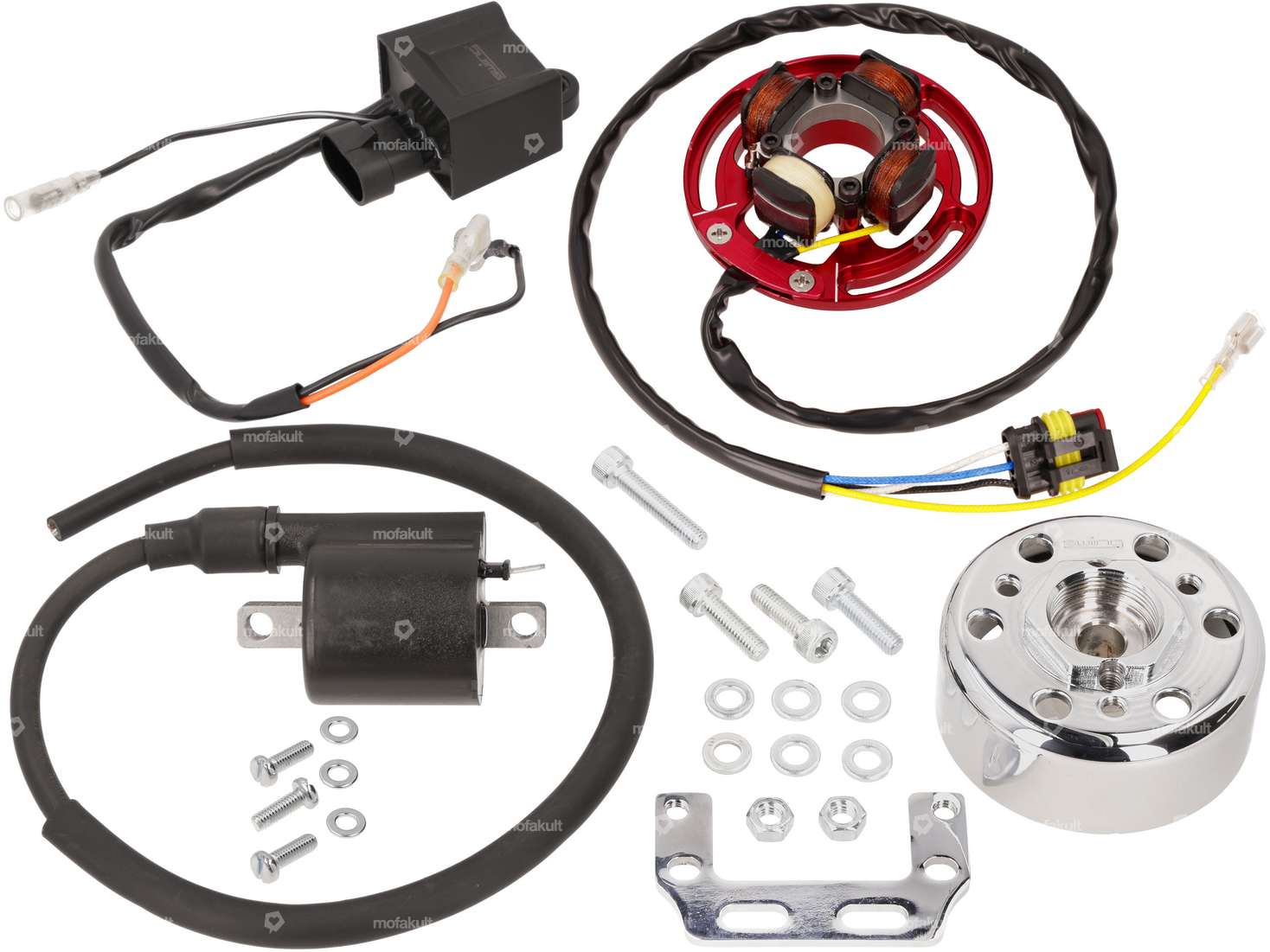

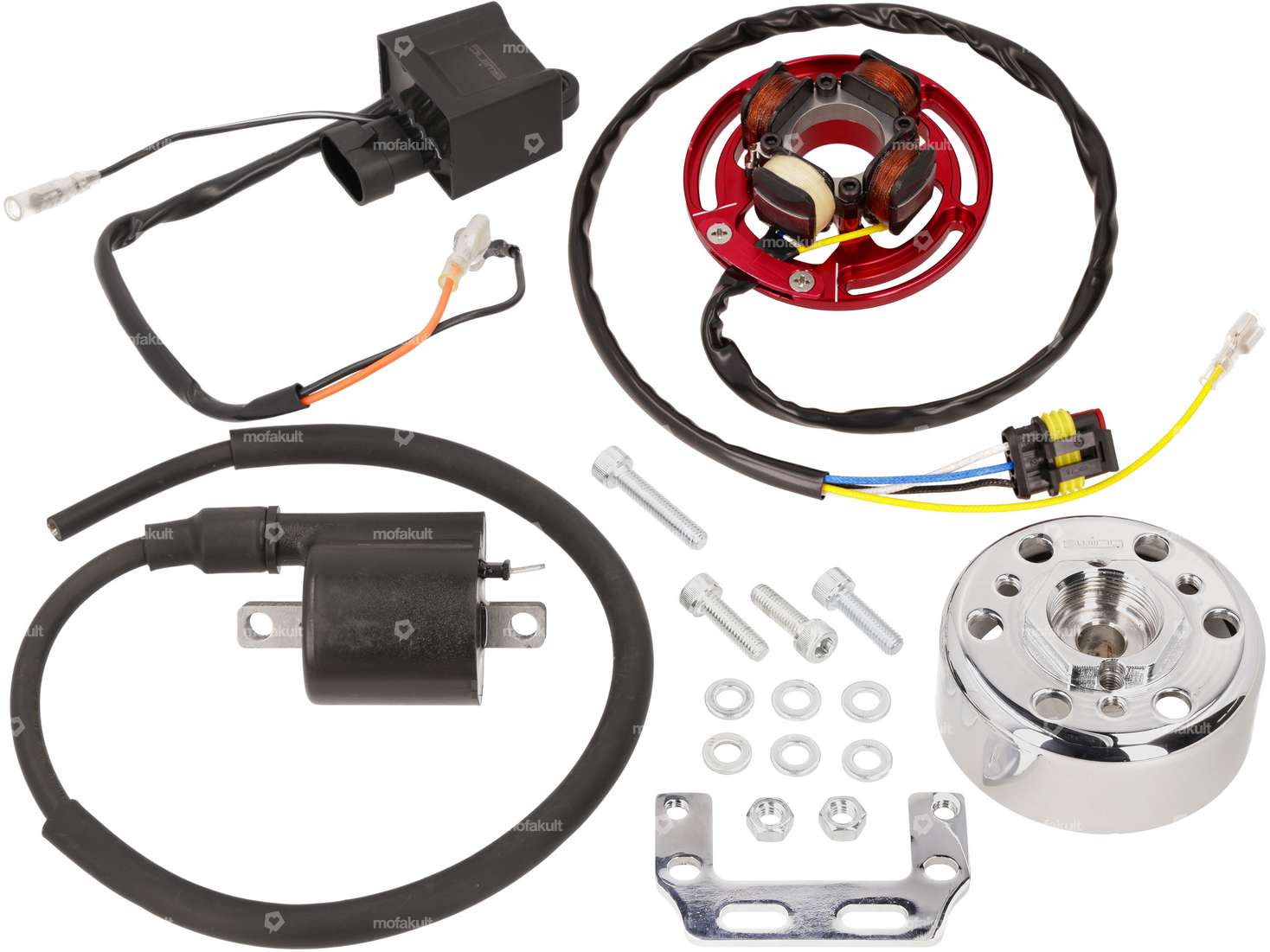

L'allumage swiing® ; ingenious EVO avec lumière (12 volts & ; 60 watts) est adapté aux moteurs tournant à gauche et à droite avec un cône de volant d'inertie 1:5 & ; des plaques d'allumage de 90 mm.
Les spécialités suivantes caractérisent cet embrayage:
- Masse d'inertie plus importante en usine que les embrayages HPI, d'où un ralenti plus doux du moteur (382 grammes)
- Roue d'inertie finement équilibrée pour moins de vibrations
- Filetage de détente avec M26x1.5 mm, il est donc possible d'utiliser des extracteurs de volant normaux Bosch/Ducati
- Réglage enfantin du moment de fermeture
- Le stator a été conçu pour résister à la chaleur ;
- Courbe de traction optimisée (réglage 12° ; - 14° ;)
- Tension de la lumière : 12 volts
- Puissance lumineuse : 60 watts

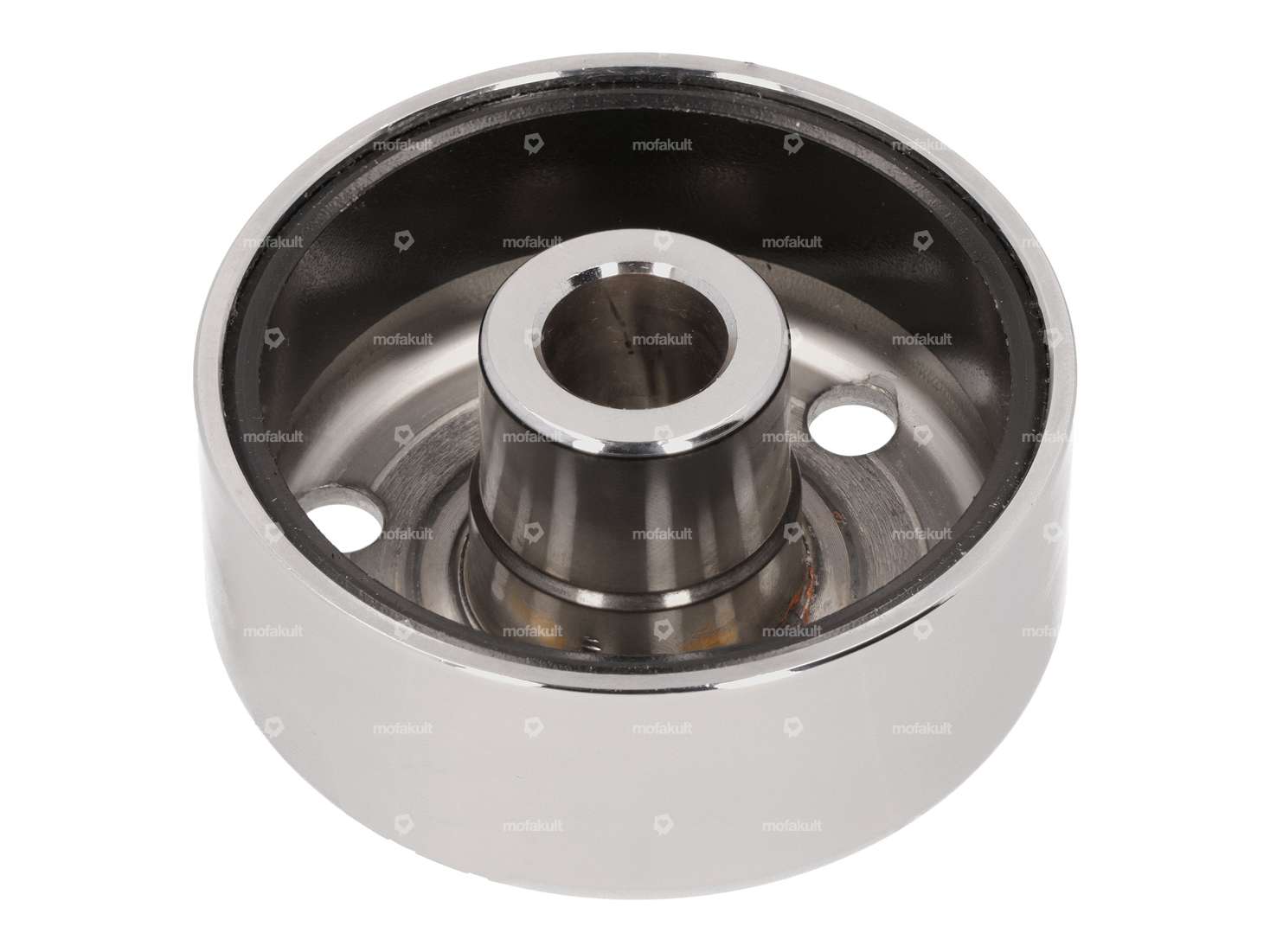

- Ø ; extérieur Volant : 75 mm
- Conique Volant : rapport 1:5 (standard pour vilebrequins Puch & ; Sachs)

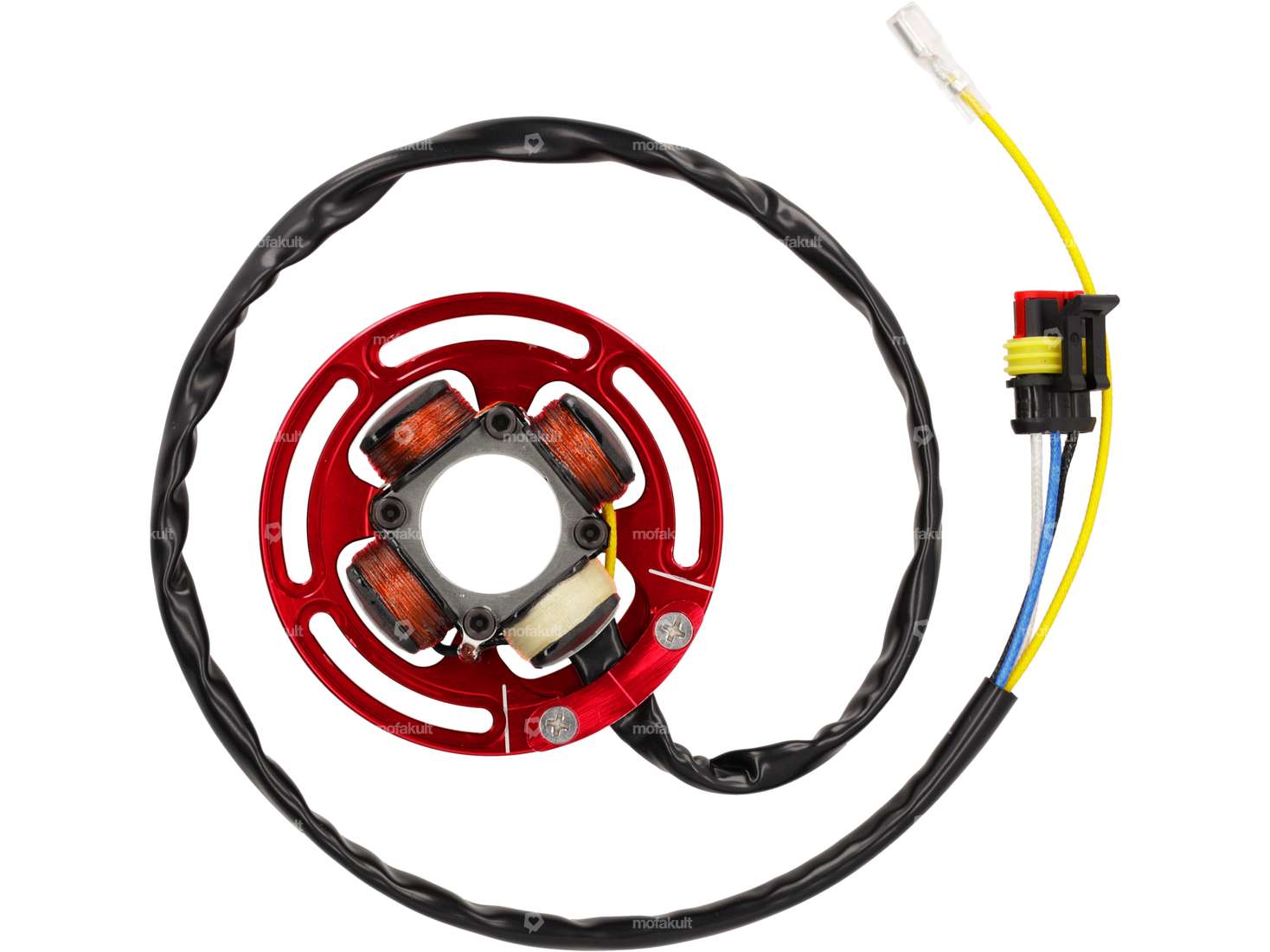

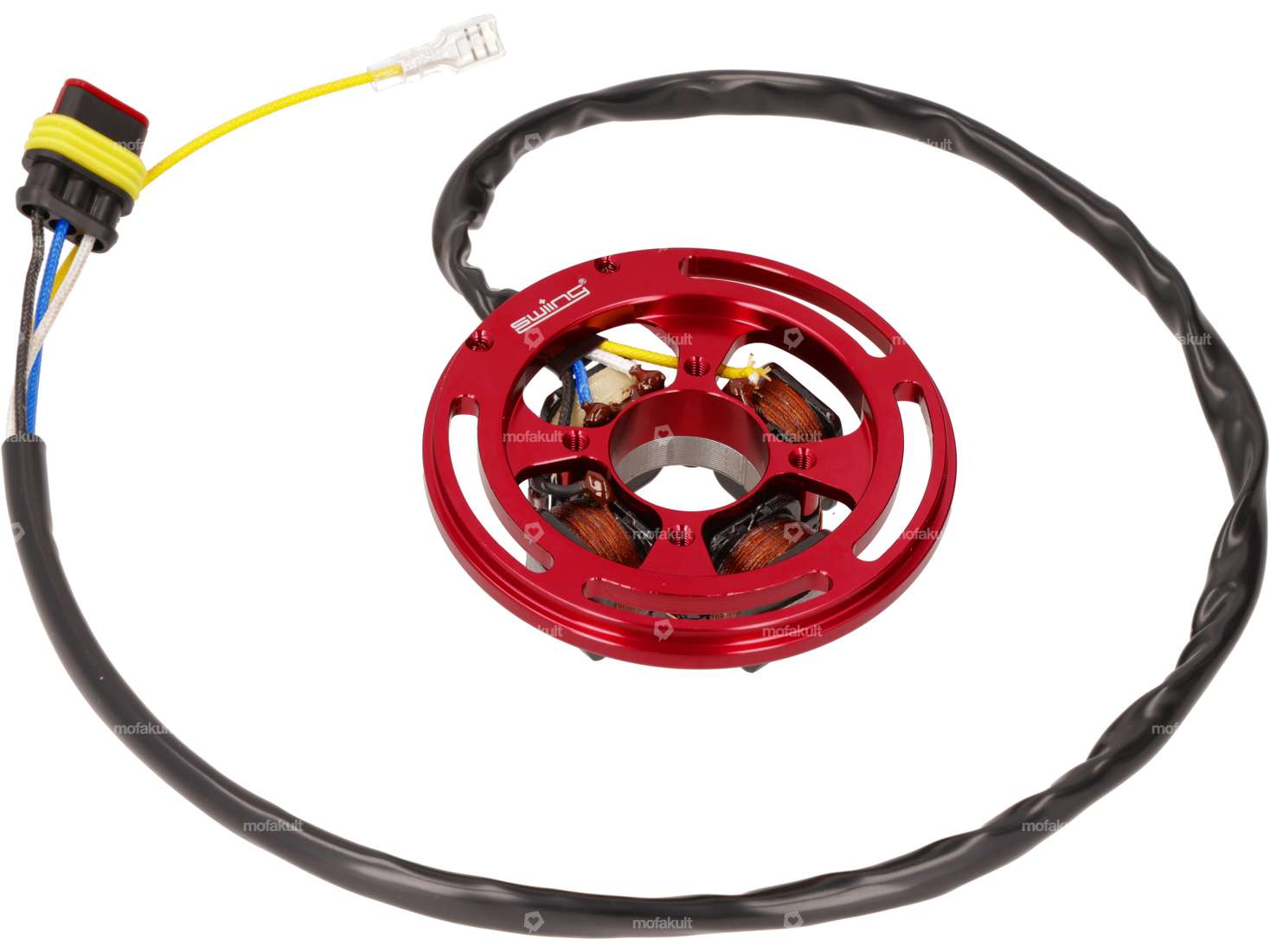

- Ø ; extérieur Plaque stator : 90 mm
L'embrayage est compatible avec les démarreurs à câble et les roues à aubes qui conviennent également au HPI, tu les trouveras dans les accessoires.
Instructions de montage:
- Moteurs tournant à droite : placer le piston sur le PMH, le repère de la plaque de base à 11 heures (à gauche du logo swiing) doit correspondre au repère sur le volant d'inertie, on obtient ainsi un point d'allumage de 2 mm avant le PMH.
- Moteurs tournant à gauche : placer le piston sur OT, le repère de la plaque de base à 13 heures (à droite du logo swiing) doit correspondre au repère sur le volant moteur, on obtient ainsi un point de contact de 2 mm avant OT.
- Couple de serrage du volant : 37 - 39 Nm (pas de rainure de clavette)

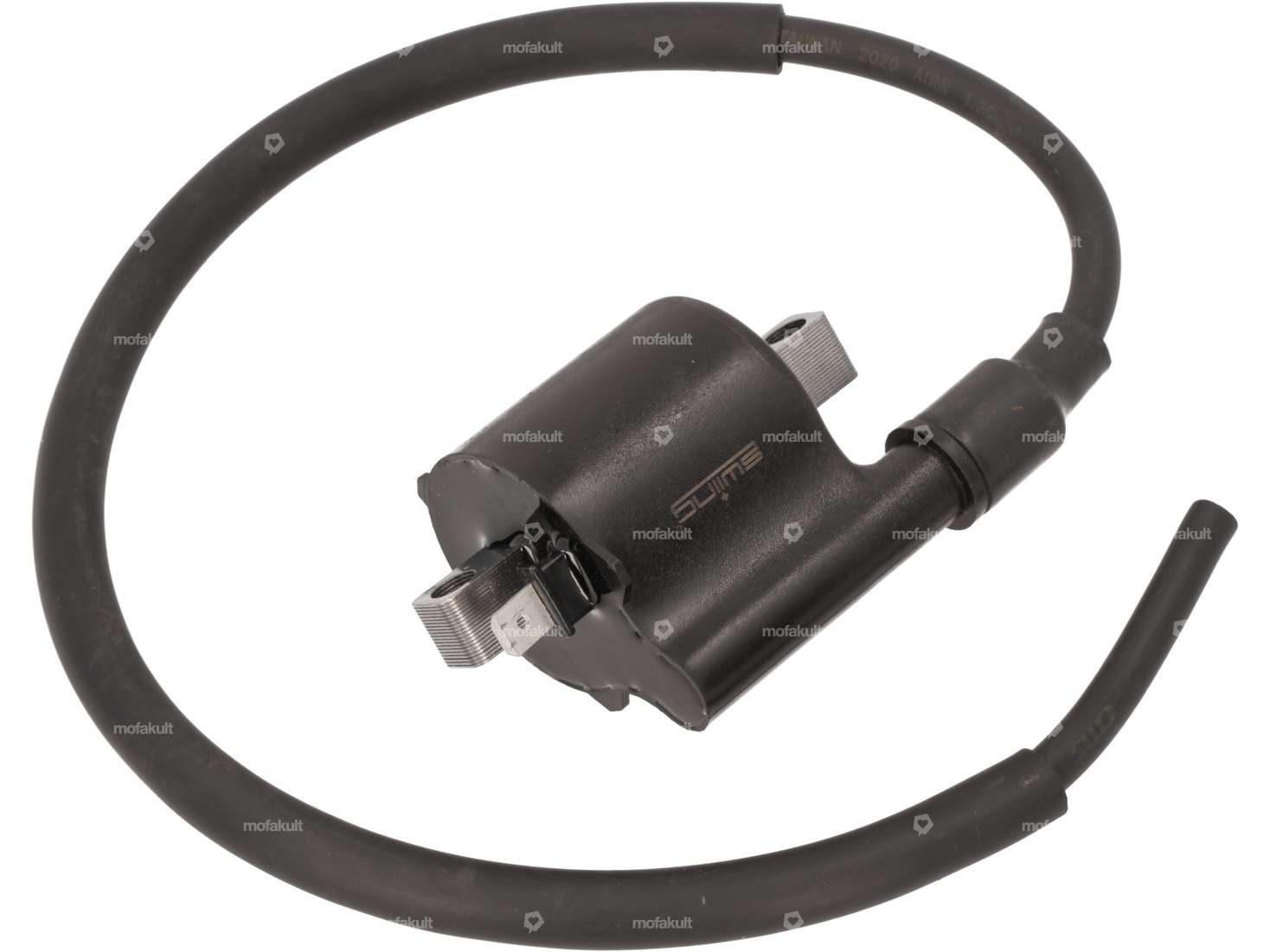

- Le CDI et la bobine d'allumage doivent impérativement être alimentés par une bonne masse (mise à la terre), sinon ils risquent d'être endommagés en peu de temps.
- Le système d'éclairage doit en outre être équipé d'un régulateur de tension 12 V.
Correction de l'épinglage du connecteur Superseal:
- 1 = noir
- 2 = bleu
- 3 = blanc
Attention: Les composants de l'allumage, stator, rotor, CDI et bobine d'allumage ne sont pas compatibles avec les pièces de l'allumage HPI !
Produit exclusif pour les plus hautes exigences de la marque de qualité swiing® ;.
