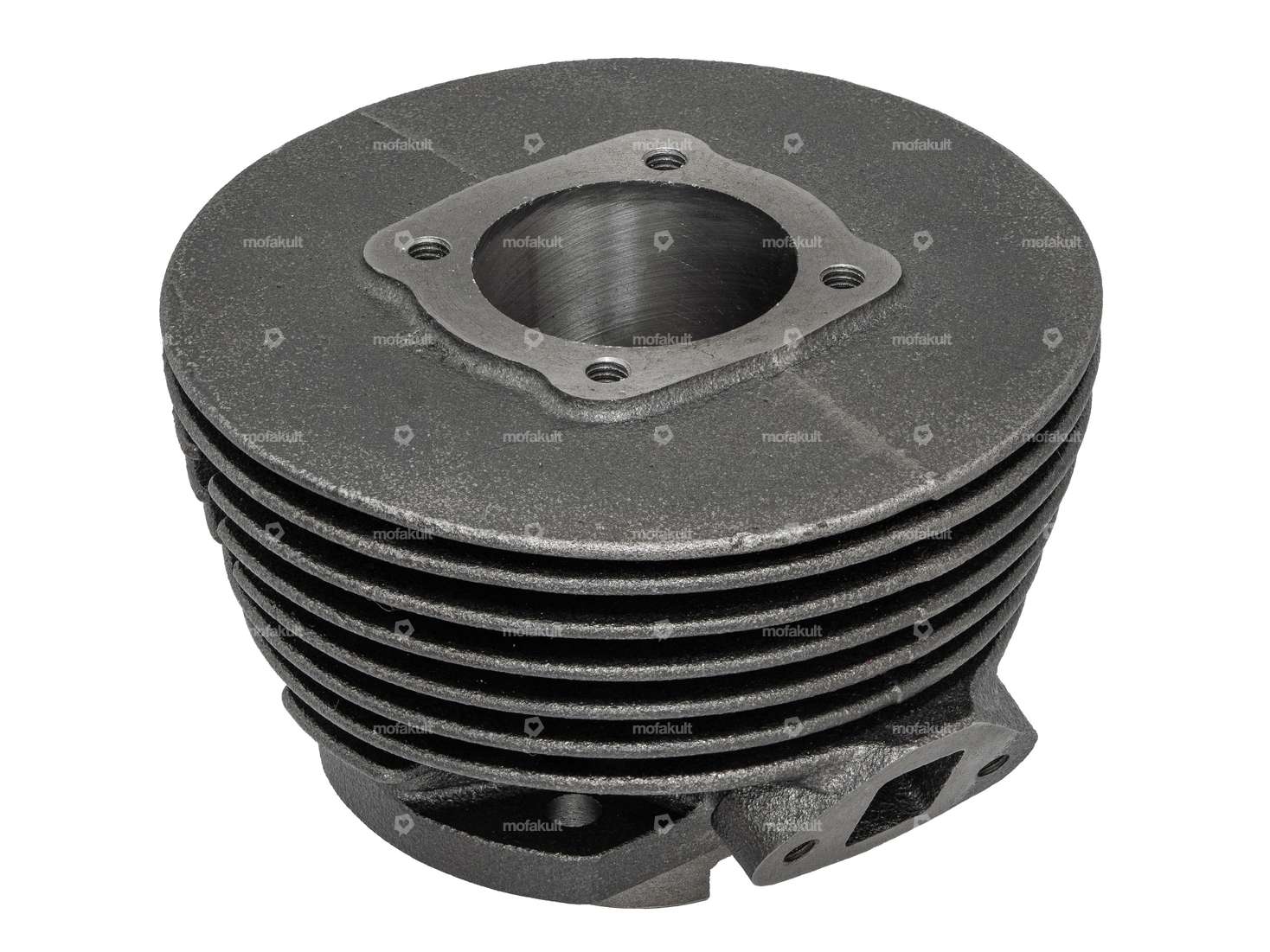

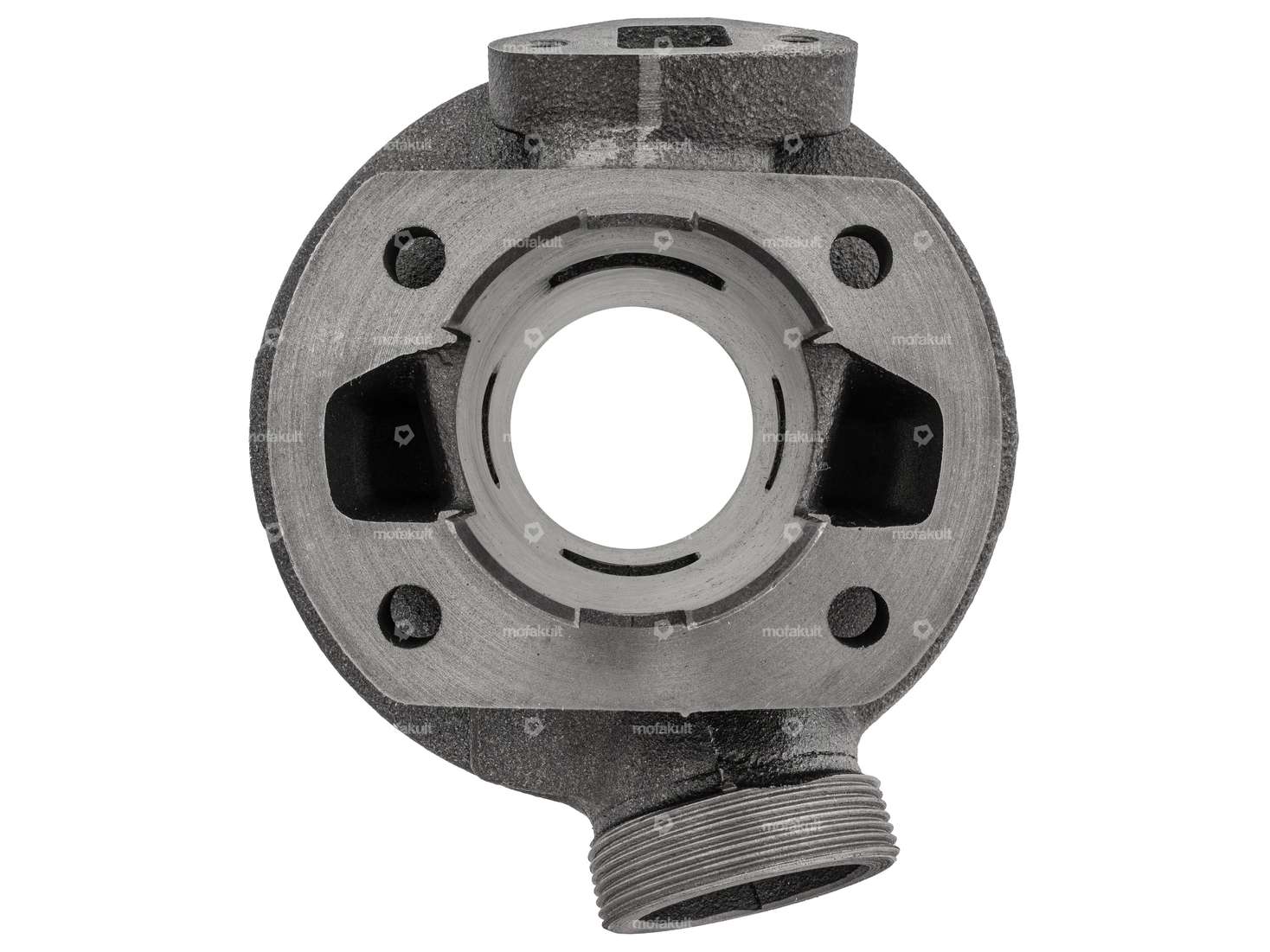

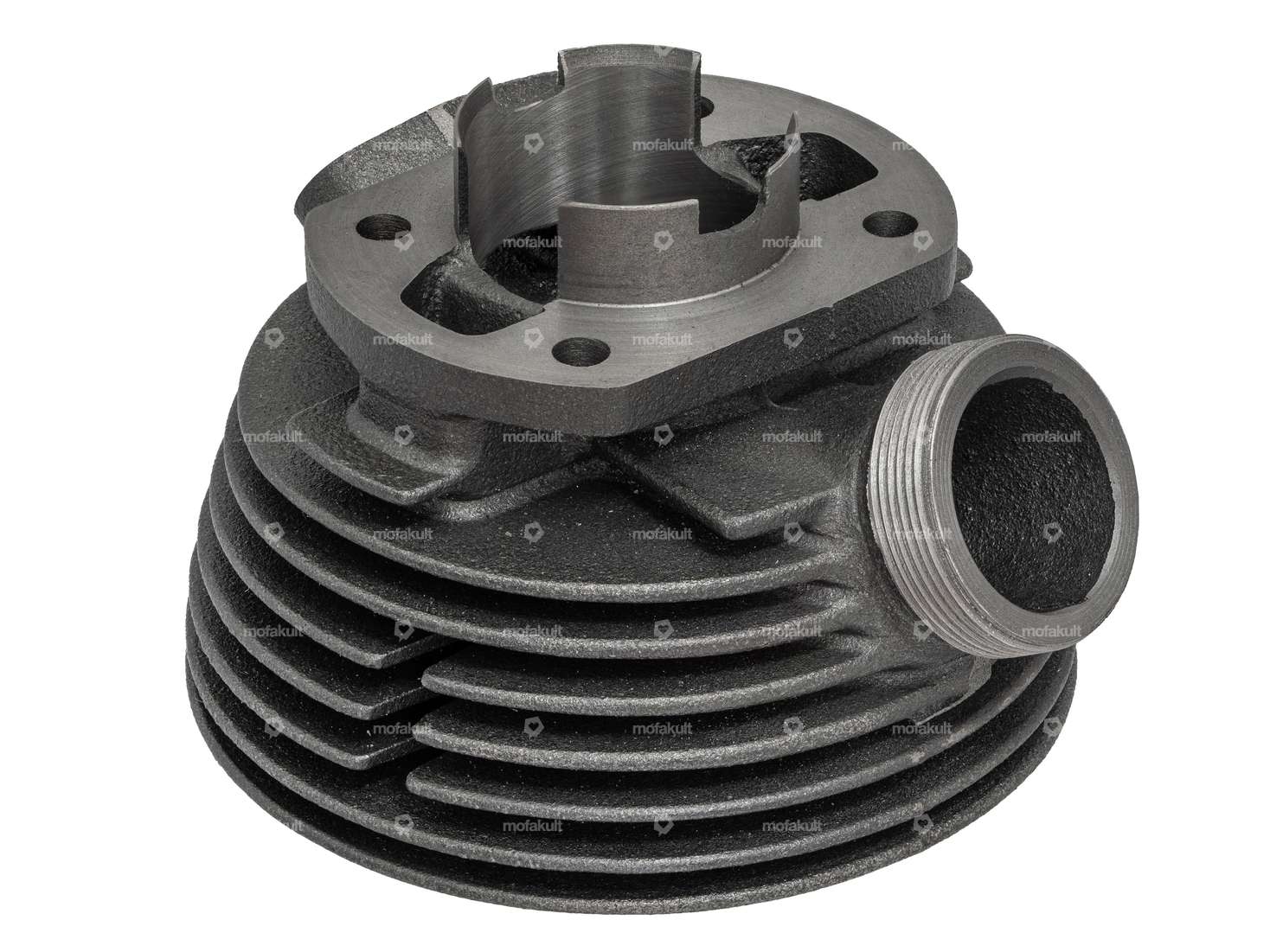

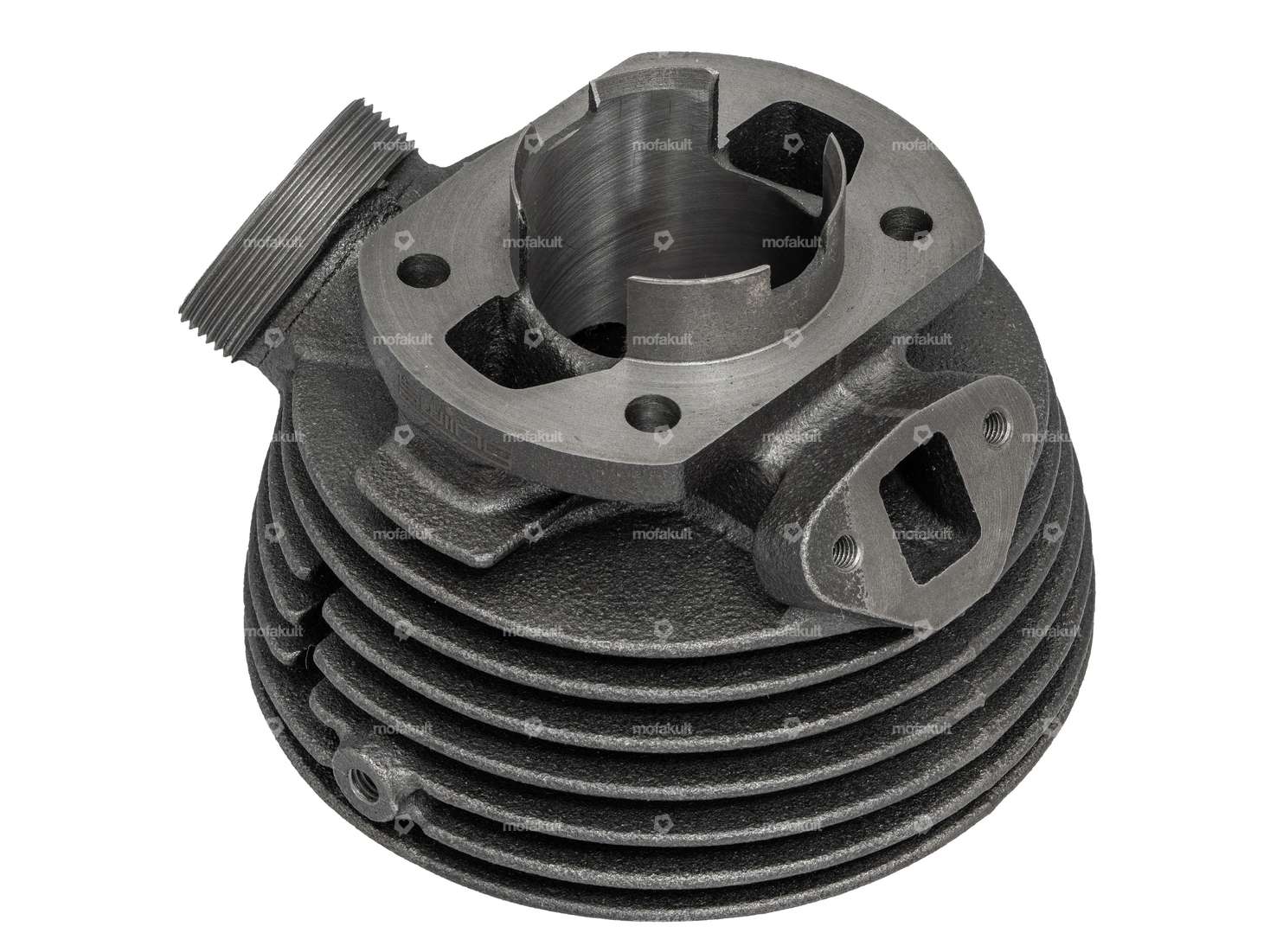

Cylindre tuning de 41 mm à admission carrée pour moteurs Sachs à 3 et 4 vitesses avec refroidissement, qui ont été montés entre autres sur Hercules 50/3 LS 50/4 LKH, Gritzner etc.
Filetage sortie : M40 x 1.5 mm
Ø ; extérieur : env. 118 mm
Ø ; chemin de roulement : 41.01 mm
Ø ; piston : 40.94 mm
Espacement des goujons : 51 x 40 mm
Le cylindre de tuning nécessite un carburateur Bing SSB de 17 mm. Tu trouveras celui-ci ainsi que d'autres pièces de montage dans les accessoires.
Fabriqué par la marque de qualité swiing &ndash ; swiss ingenious.

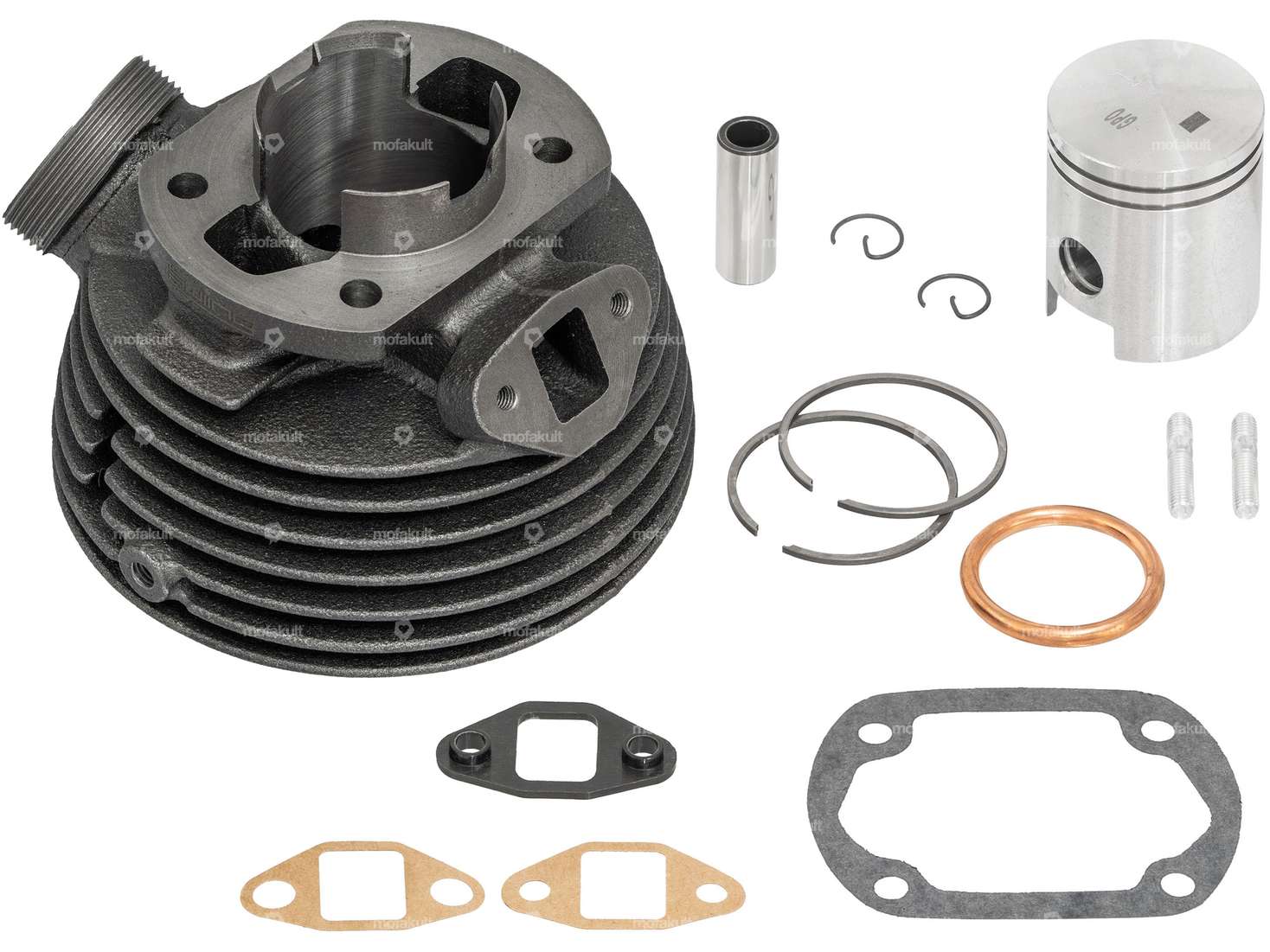

L'ensemble comprend les éléments fixes suivants :
Hauteur de compression (C): 28 mm · Diamètre nominal: 40 mm · Bombage (D): 3.2 mm · Joint de segment de piston: protection intérieure (PI) · Epaisseur du segment de piston: 1.8 mm · Moule à segments de piston: Anneau rectangulaire · Hauteur du segment de piston: 1.5 mm · Ø de l’axe du piston (B): 12 mm · Nombre de segments de piston (F): 2 pcs · Fabricant: GPO · Hauteur totale du piston (E): 49.4 mm · Ø extérieur du piston (A): 40.94 mm · Poids du piston: 86 g
Schéma des trous [mm]: 51 x 40 · Course du vilebrequin: 42 mm · Ø de l’axe du piston (B): 12 mm · Cylindrée: 55 ccm · Distance entre les trous de l'entrée: 31 mm · Type de sortie: Écrou-raccord · Filetage sortie: MF40x1.5 (filetage fin) · Nombre de points de fixation: 4 pcs · Champ d'application: Tuning · Camouflé: Non · Filetage entrée: M5x0.8 (filetage standard) · Fabricant: swiing® pièces ingénieuses · Matériau: Fonte grise · Surface: sablé · Diamètre nominal: 48 mm
Type de filetage: M5x0.8 (filetage standard) · Classe de résistance: 10.9 · Longueur du filetage: 14 mm, 7 mm · Longueur totale: 26 mm · Fabricant: swiing® revival parts · Matériau: Acier · Surface: galvanisé bleu · Pony numéro OEM: A1474 · Sachs numéro OEM: 0241 031 101
Schéma des trous [mm]: 40.5 x 51 · Lieu d'utilisation: Pied de vérin · Épaisseur: 0.5 mm · Matériau: Papier huilé · Fabricant: swiing® revival parts
Lieu d'utilisation: Entrée · Épaisseur: 2.6 mm · Distance entre les trous de l'entrée: 30 mm
Ø extérieur: 37.8 mm · Ø intérieur: 30.6 mm · Matériau: Cuivre
Détails
| Fabricant | swiing |
| Matériau | Fonte grise |
| Cylindrée | 55 ccm |
| Champ d'application | Tuning |
| Course du vilebrequin | 42 mm |
| Surface | sablé |
| Ø de l’axe du piston (B) | 12 mm |
| Diamètre nominal | 41 mm |
| Camouflé | Non |
| Schéma des trous [mm] | 51 x 40 / 37 x 37 |
| Filetage entrée | M5x0.8 (filetage standard) |
| Nombre de points de fixation | 4 pcs |
| Type de sortie | Écrou-raccord |
| Filetage sortie | MF40x1.5 (filetage fin) |
| Distance entre les trous de l'entrée | 31 mm |
Convient aux modèles suivants
| Sachs | 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) |
