Piston de 38.0 mm avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) pour les cyclomoteurs Sachs 505.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Type C

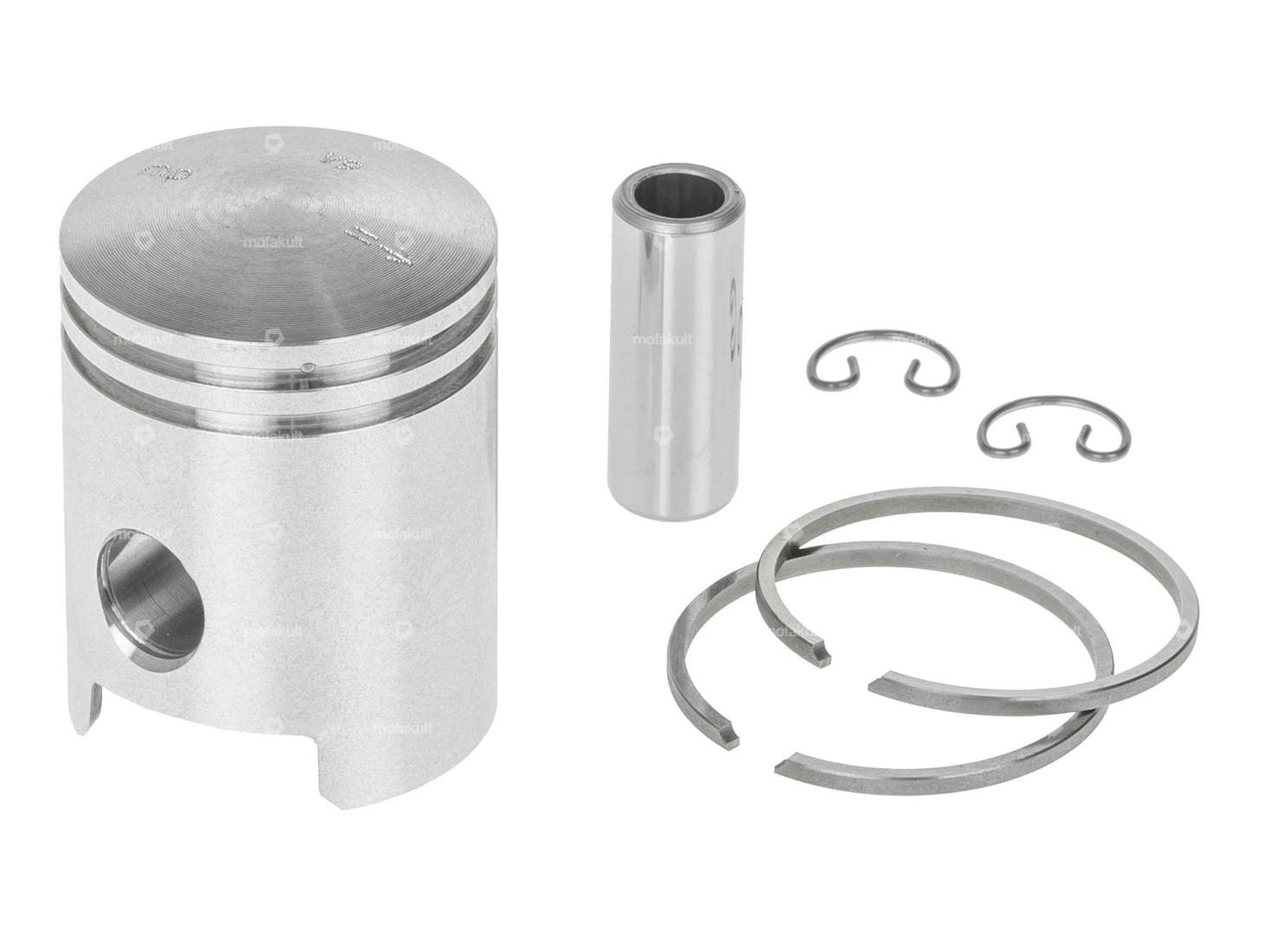

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les sécurités d'axe de piston et, le cas échéant, le cylindre correspondant dans les accessoires.
Produit de qualité du fabricant italien Meteor.
Détails
| Diamètre nominal | 38 mm |
| Fabricant | Météores |
| Ø extérieur du piston (A) | 37.99 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3 mm |
| Hauteur totale du piston (E) | 50.5 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Hauteur du segment de piston | 2 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Groupe de tolérance | C |
| Poids du piston | 79 g |
Convient aux modèles suivants
| Sachs | 505 (avec pédalier) - 1A (auto), 2 A (manuel) |
Accessoires & produits similaires
Sécurité d'axe de piston Meteor Ø 12 mm (double)
Fabricant: Météores · Matériau: Acier à ressort · Surface: blank · Nombre de sondes/languettes: 2 pcs · Ø extérieur: 12 mm · N° de pièce de rechange Pony: A1632 · N° de pièce de rechange Tomos: 032039 · N° de pièce de rechange Sachs: 0245 000 000
1,35 EUR
GPO Extracteur d'axe de piston Ø 10, 12, 14 mm
Fabricant: GPO · Matériau: Acier · Surface: bruni · Nombre de composants: 7 pcs · Longueur totale: 130 mm · Diamètre: 10 mm · Diamètre: 12 mm · Diamètre: 14 mm · Ouverture de clé SW: 10 mm · Ouverture de clé SW: 17 mm · Champ d'application: Outil de (dé)montage
22,40 EUR
Piston Meteor 38 mm #A | Sachs 505
Fabricant: Météores · Diamètre nominal: 38 mm · Ø extérieur du piston (A): 37.97 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 50.5 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Groupe de tolérance: A · Poids du piston: 79 g
63,60 EUR
Piston Meteor 38 mm #B | Sachs 505
Fabricant: Météores · Diamètre nominal: 38 mm · Ø extérieur du piston (A): 37.98 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 50.5 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Groupe de tolérance: B · Poids du piston: 79 g
63,60 EUR
Piston Meteor 38 mm #D | Sachs 505
Fabricant: Météores · Diamètre nominal: 38 mm · Ø extérieur du piston (A): 38 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 50.5 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Groupe de tolérance: D · Poids du piston: 78 g
63,60 EUR
