Piston de 38.0 mm avec un segment de piston de 1.5 mm pour les cyclomoteurs Sachs avec moteur 503 AB / AC.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Tolérance : C

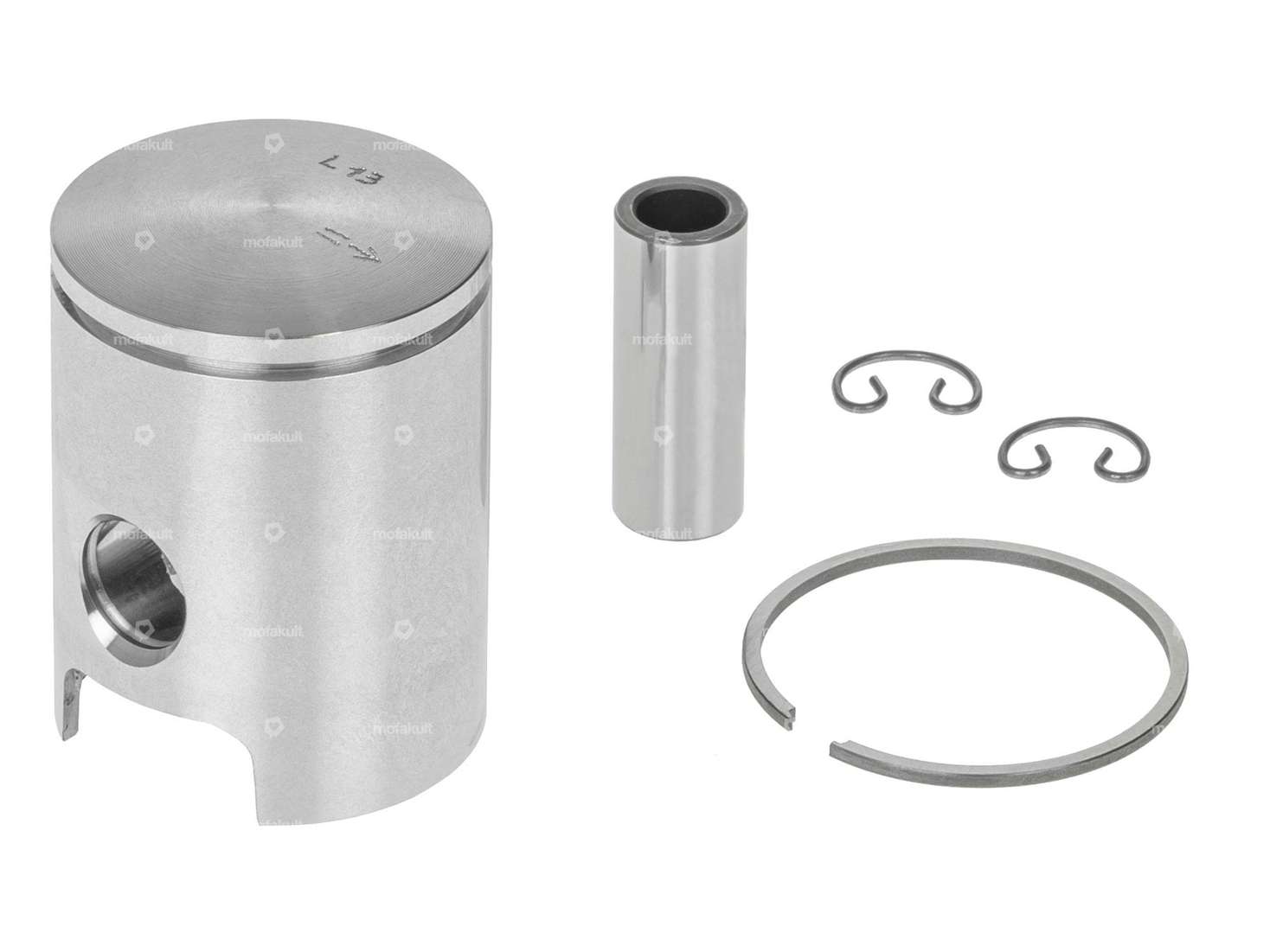

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les segments de piston, les sécurités d'axe de piston, etc. dans les accessoires.
Numéro de pièce détachée Sachs d'origine : A5685C
Produit de qualité du fabricant italien Meteor.
Détails
| Fabricant | Météores |
| Ø extérieur du piston (A) | 37.98 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3 mm |
| Hauteur totale du piston (E) | 51 mm |
| Nombre de segments de piston (F) | 1 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Diamètre nominal | 38 mm |
| Joint de segment de piston | protection intérieure (PI) |
| Hauteur du segment de piston | 1.5 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Groupe de tolérance | C |
| Poids | 75 g |
| N° de pièce de rechange Pony | A5685C |
| N° de pièce de rechange Sachs | 0286 382 306 |
Convient aux modèles suivants
| Sachs | 503 - AB, AC |
