Piston de 39.0 mm avec segment de piston rectangulaire de 1.5 mm avec sécurité interne (IS) pour les cyclomoteurs Zündapp ZX25 / ZA25 / ZA40 / ZL25 / ZS25 / ZE40 / X25 / A25 équipés d'un moteur Zündapp type 460.

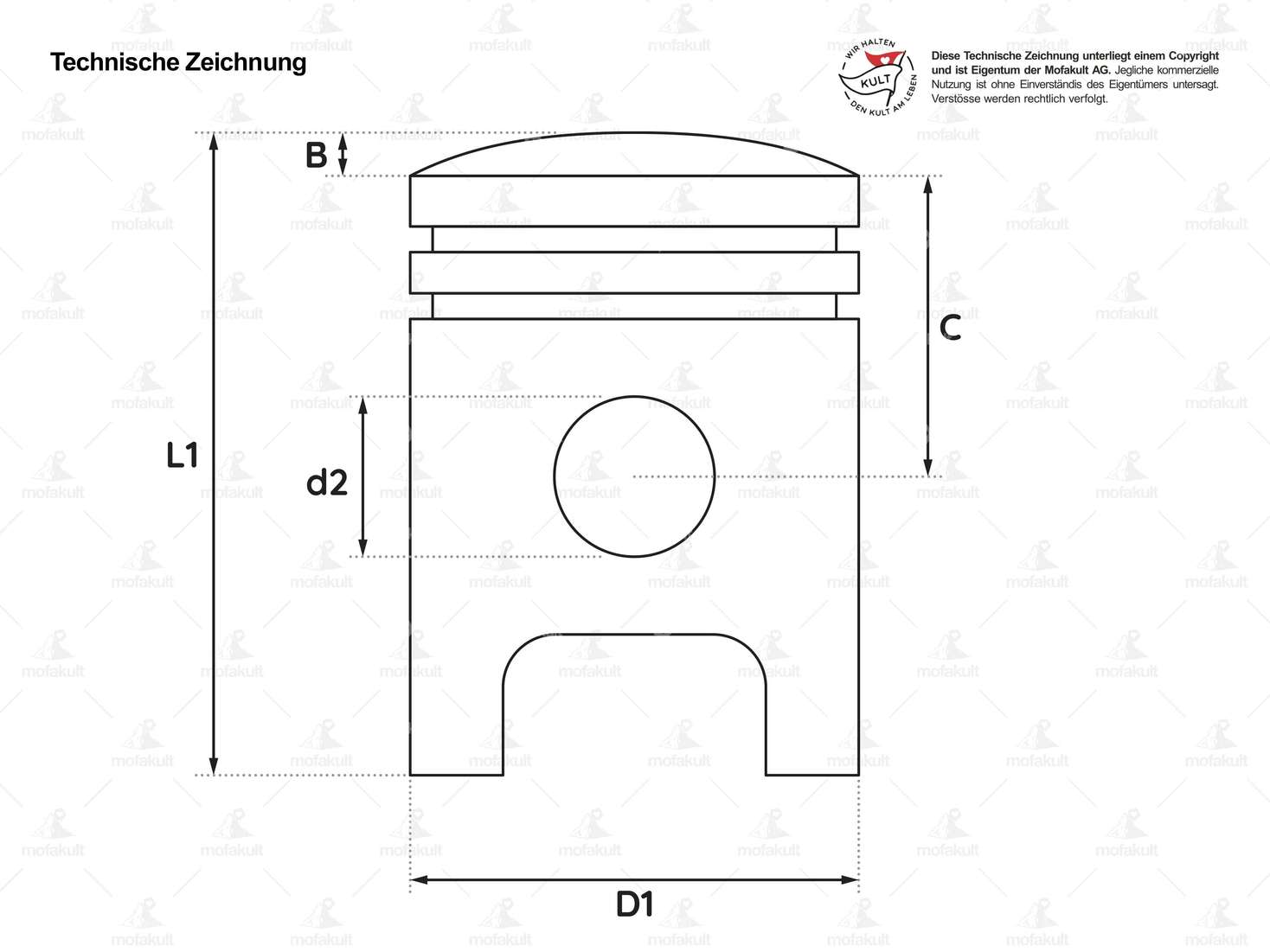

La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de pistons nécessaires, leurs tiges et leurs types de blocage sur la légende des images.
Type de tolérance : AB

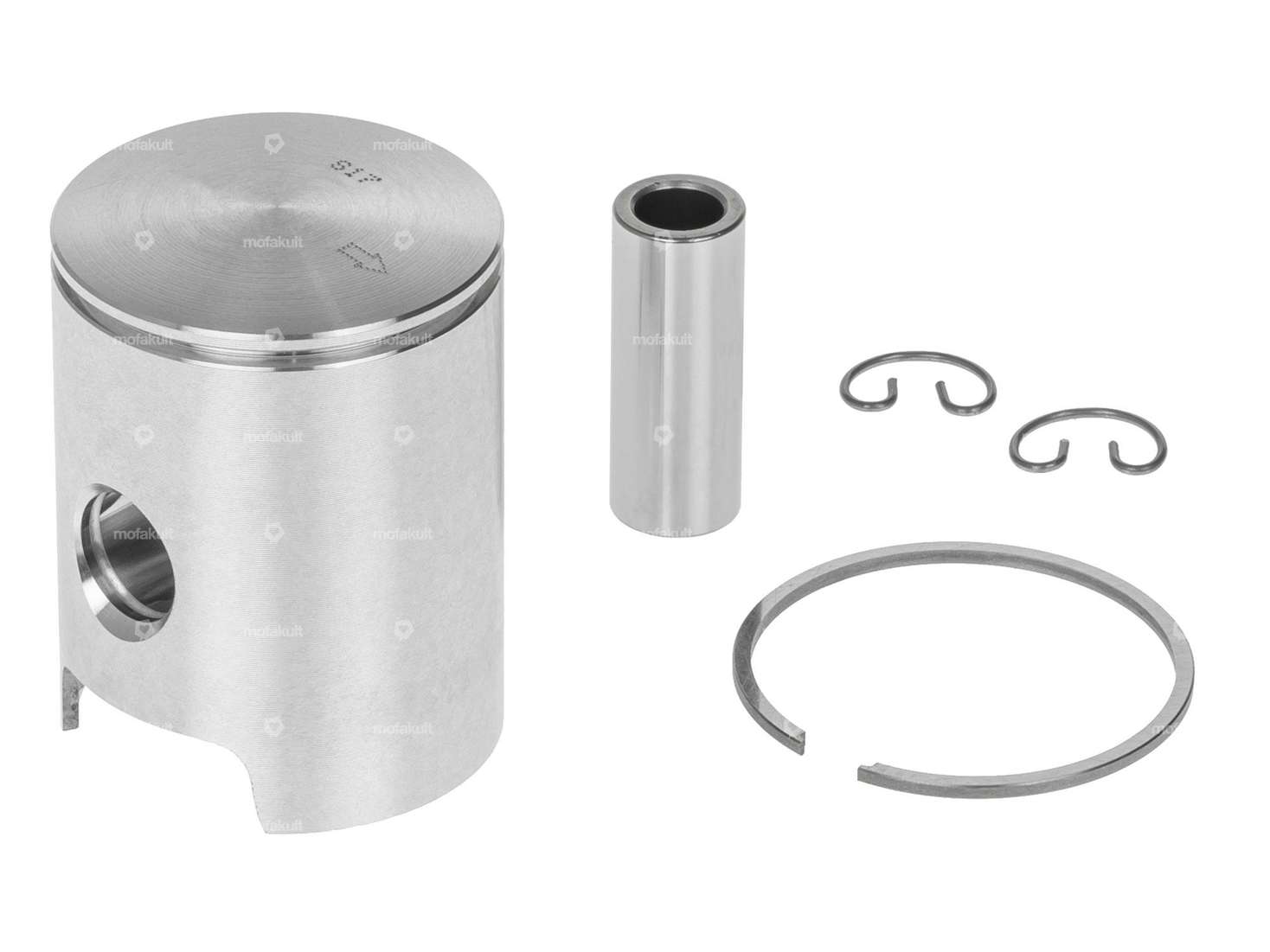

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les sécurités d'axe de piston et, le cas échéant, le cylindre correspondant dans les accessoires.
Numéro de pièce détachée d'origine Z¨ndapp : 250 02 711 040
Produit de qualité du fabricant italien Meteor.
Détails
Diamètre nominal | 39 mm |
Fabricant | Météores |
Ø extérieur du piston (A) | 38.95 mm |
Hauteur de compression (C) | 26 mm |
Bombage (D) | 1.5 mm |
Hauteur totale du piston (E) | 51.5 mm |
Nombre de segments de piston (F) | 1 pcs |
Moule à segments de piston | Anneau rectangulaire |
Joint de segment de piston | protection intérieure (PI) |
Hauteur du segment de piston | 1.5 mm |
Ø de l’axe du piston (B) | 12 mm |
Groupe de tolérance | AB |
Convient aux modèles suivants
Zündapp |
