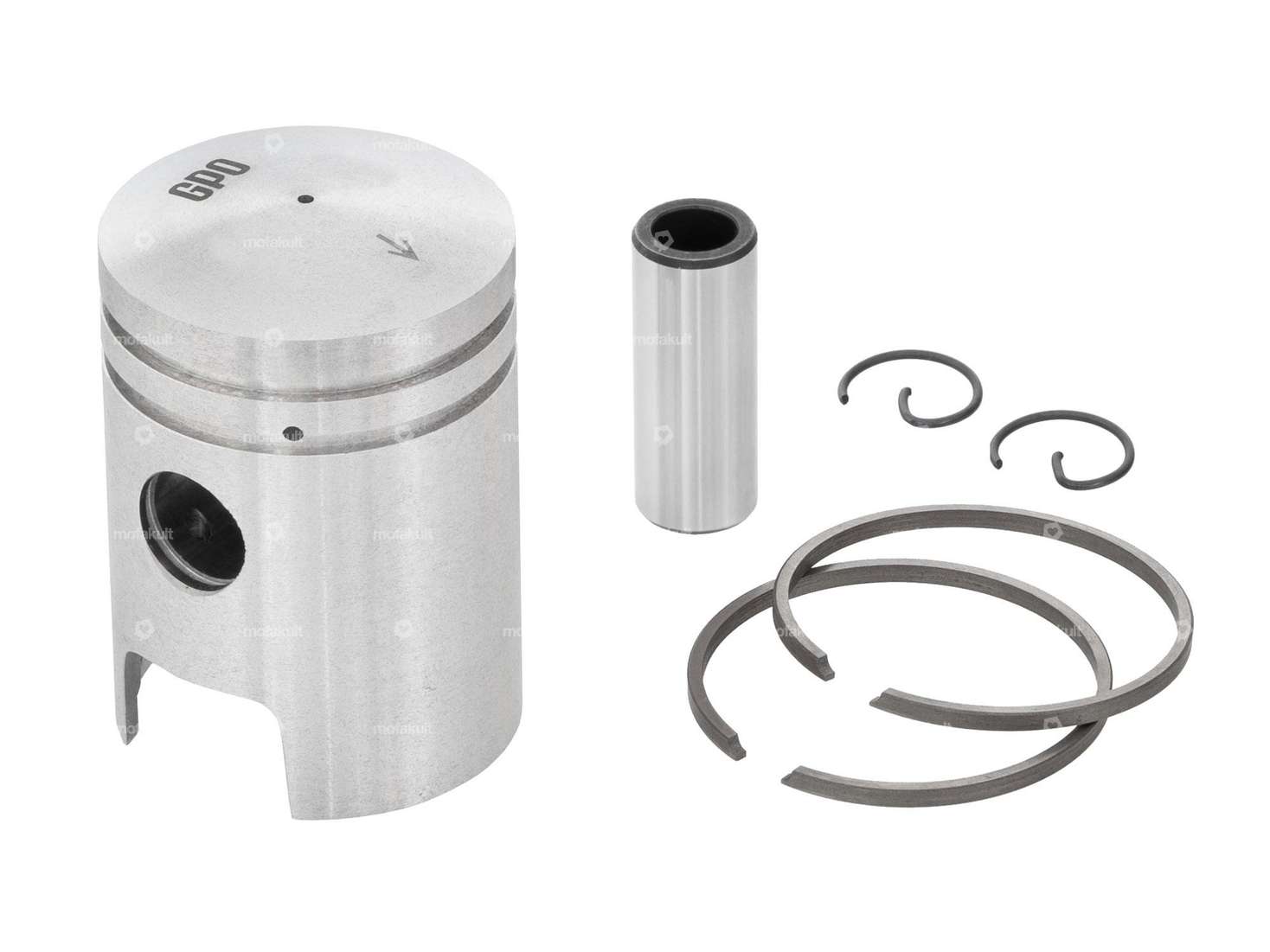

Piston de rechange de 38 mm avec deux pièces de segments de piston rectangulaires avec sécurité de flanc (FS) convenant aux cylindres d'origine de Puch Maxi S / N, refroidis au vent et revêtus de nikasil, ainsi qu'aux cyclomoteurs Puch X30 Sport. Convient également aux cylindres en fonte grise refroidis par air de Puch X30 NG-2A / NG-2AH, ainsi qu'aux cyclomoteurs Puch X30 Velux.
Tu trouveras les cotes détaillées du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Numéro de tolérance 1
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les sécurités d'axe de piston et, le cas échéant, le cylindre correspondant dans les accessoires.
Une bonne pièce de rechange standard à prix avantageux. GPO &ndash ; GOOD PARTS ONLY.
Détails
Diamètre nominal | 38 mm |
Fabricant | GPO |
Ø extérieur du piston (A) | 37.95 mm |
Hauteur de compression (C) | 22.7 mm |
Bombage (D) | 3.3 mm |
Hauteur totale du piston (E) | 55 mm |
Nombre de segments de piston (F) | 2 pcs |
Moule à segments de piston | Anneau rectangulaire |
Joint de segment de piston | protection latérale (PL) |
Ø de l’axe du piston (B) | 12 mm |
Groupe de tolérance | 1 |
Convient aux modèles suivants
Puch | E50 ZA50 (Refroidissement par air pulsé) ZA50 (Refroidi par ventilateur) Z50 (X30 Sport) Z50 (X30 Velux) 2-Vitesses MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
Accessoires & produits similaires
Sécurité d'axe de piston Meteor Ø 12 mm (double)
Fabricant: Météores · Matériau: Acier à ressort · Surface: blank · Nombre de sondes/languettes: 2 pcs · Ø extérieur: 12 mm · N° de pièce de rechange Pony: A1632 · N° de pièce de rechange Tomos: 032039 · N° de pièce de rechange Sachs: 0245 000 000
1,35 EUR
GPO Extracteur d'axe de piston Ø 10, 12, 14 mm
Fabricant: GPO · Diamètre: 10 mm · Diamètre: 12 mm · Diamètre: 14 mm · Matériau: Acier · Surface: bruni · Nombre de composants: 7 pcs · Longueur totale: 130 mm · Champ d'application: Outil de (dé)montage · Ouverture de clé SW: 10 mm · Ouverture de clé SW: 17 mm
22,40 EUR
33,70 EUR

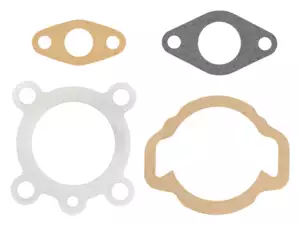

GPO Jeu de joints 38 mm cylindre refroidi par ventilateur | Puch X30 NG-2AH, Velux
