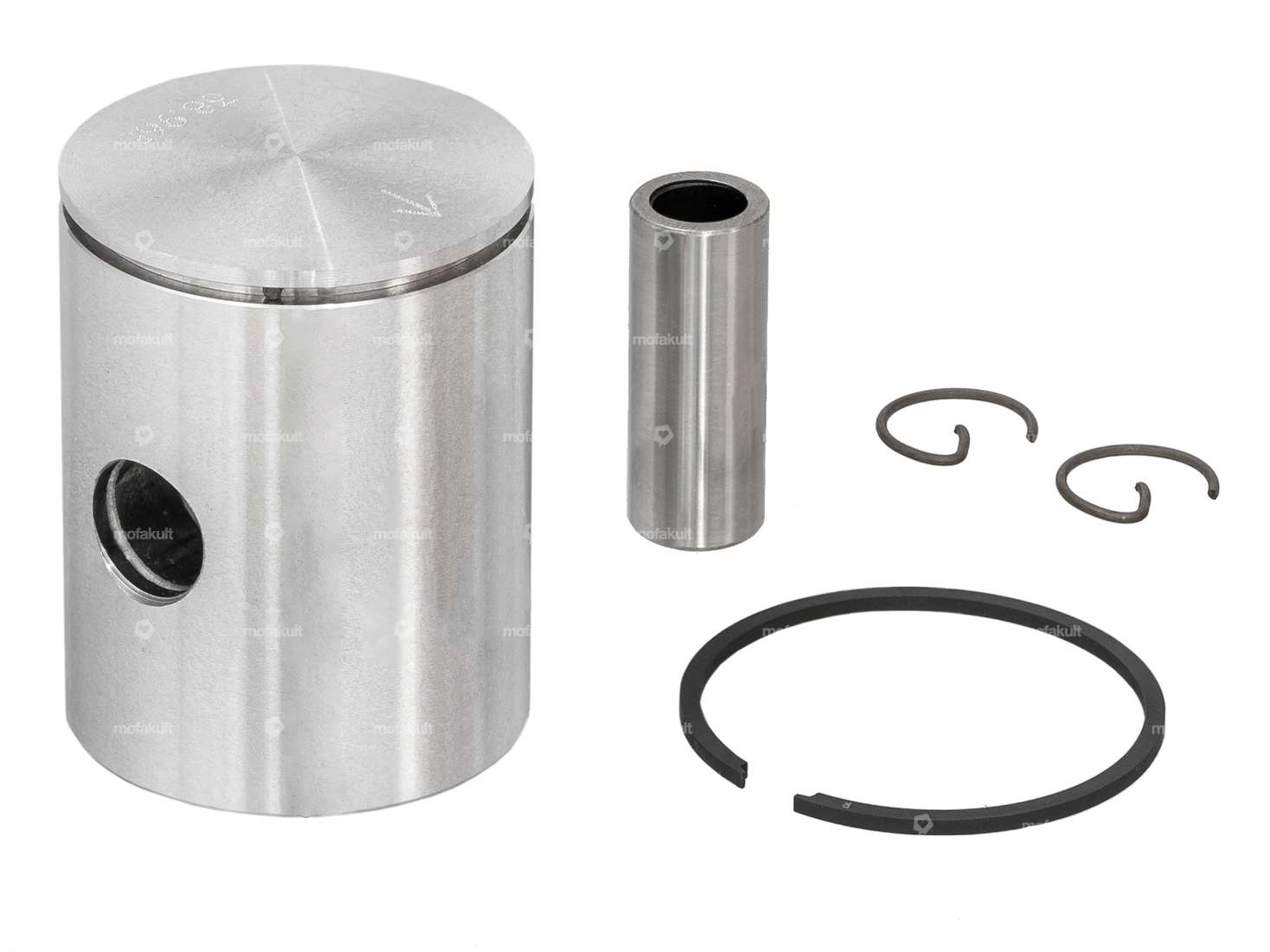

Piston de 39.0 mm avec segment de piston rectangulaire avec sécurité interne (IS) pour les cyclomoteurs Zündapp Belmondo, Zündapp Bergsteiger M25/M50, ainsi que les petits moteurs Alpa Spezial 3000 ou Alpa Black River équipés d'un moteur Zündapp type 247.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, leurs tiges et les types de sécurité sur la légende des images.
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les sécurités d'axe de piston et, le cas échéant, le cylindre correspondant dans les accessoires.
| Ø extérieur du piston (A) | 38.96 mm |
| Hauteur de compression (C) | 26.3 mm |
| Bombage (D) | 1.3 mm |
| Hauteur totale du piston (E) | 51.65 mm |
| Nombre de segments de piston (F) | 1 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Diamètre nominal | 39 mm |
| Joint de segment de piston | protection intérieure (PI) |
| Ø de l’axe du piston (B) | 12 mm |
| Groupe de tolérance | D |
| Poids du kit de piston | 84 g |
| Zündapp | Belmondo (type 247-71) Cyclomoteur 25 (M 25) / M 50 Bergsteiger (type 247-434) |
