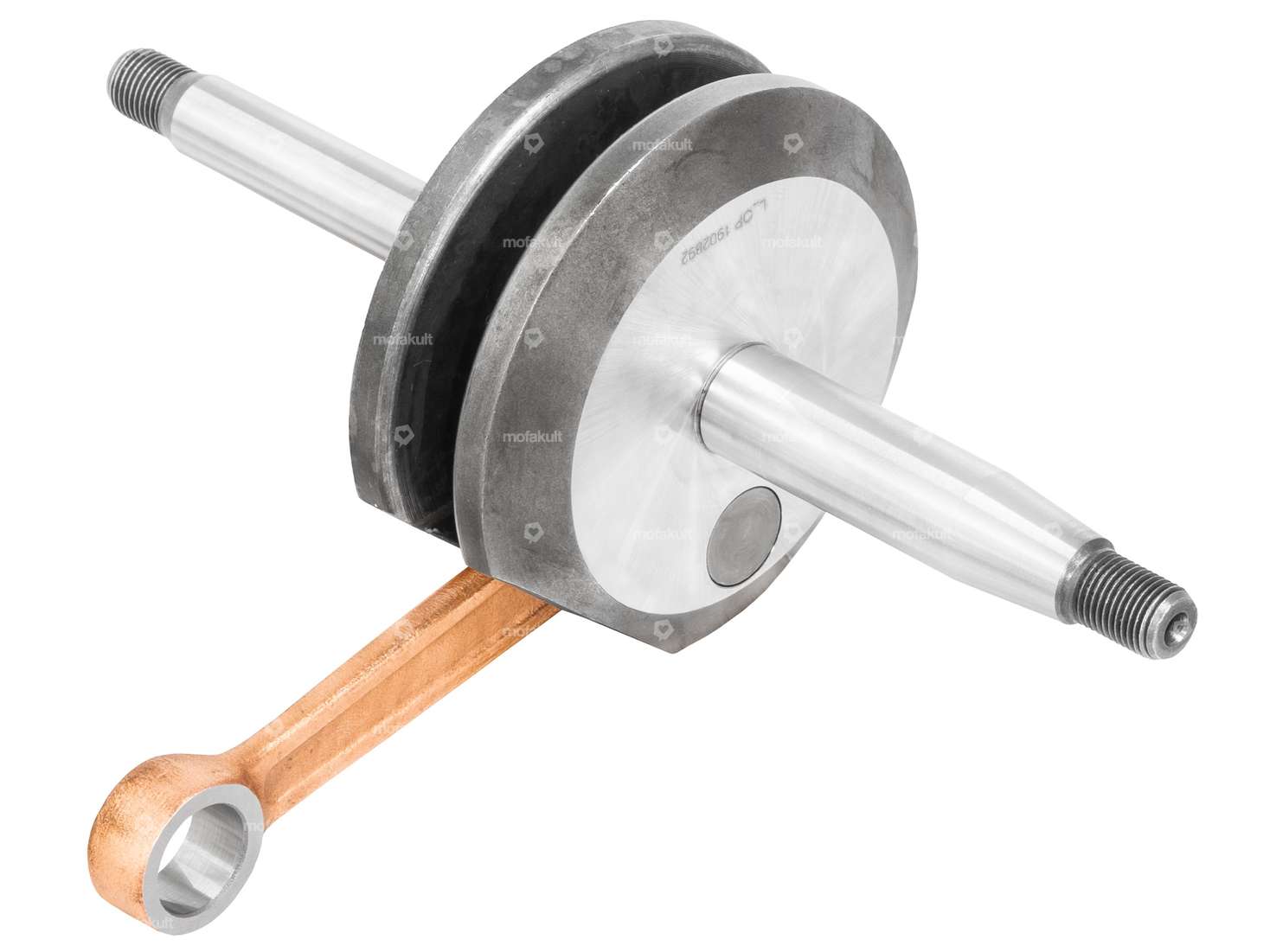

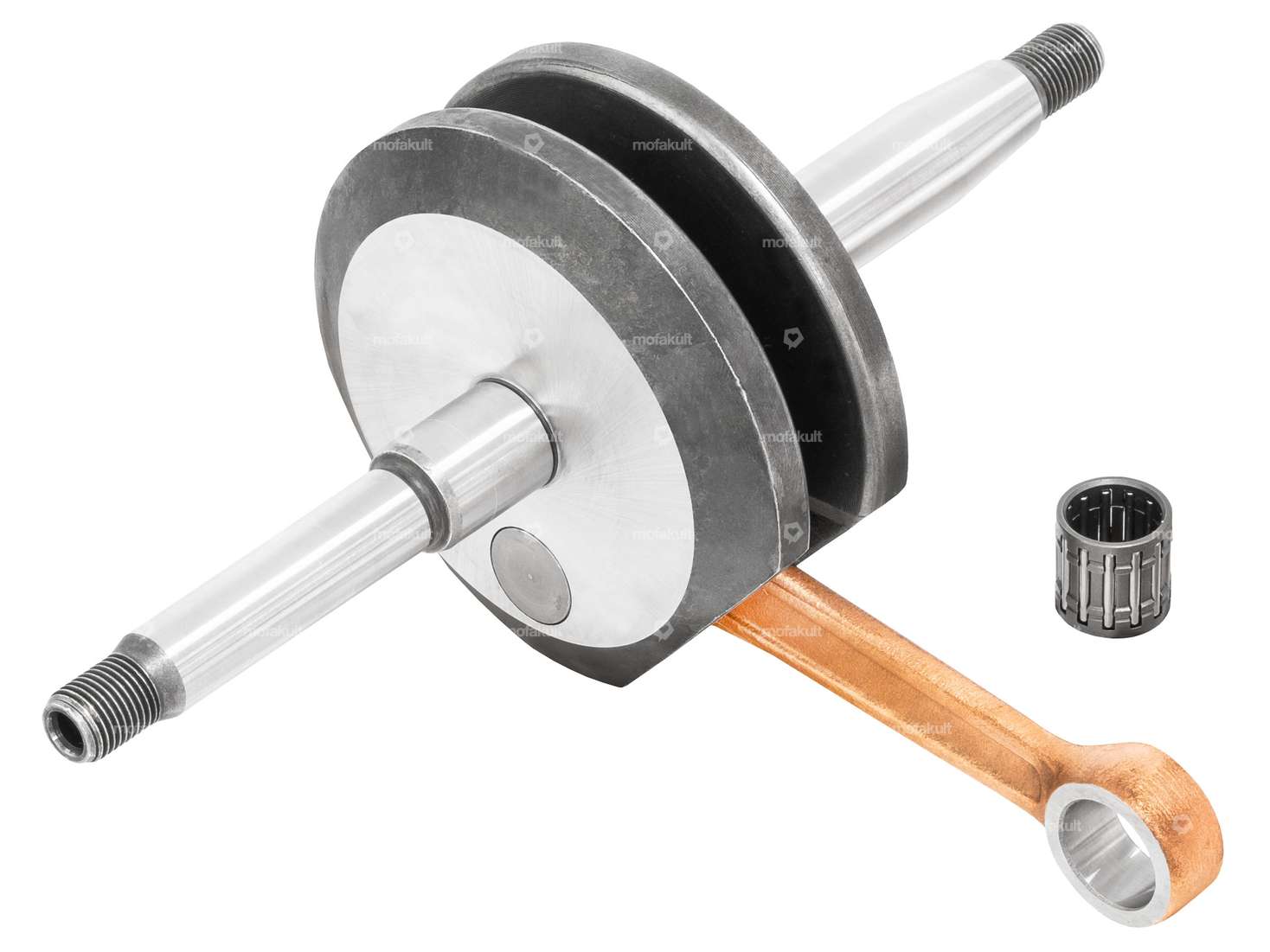

Jasil vilebrequin original | Sachs 505, 535 A1, 535 AV (A4477)

Kit de cylindres Airsal 43.5 mm, pièces de montage incluses | Sachs 504, 505, 508

Fabricant: Airsal · Camouflé: Non · Champ d'application: Tuning · Matériau: Fonte d'aluminium · Surface: sablé · Course du vilebrequin: 44 mm · Diamètre nominal: 43.5 mm · Distance entre les trous de l'entrée: 31 mm · Ø du col du cylindre: 50 mm · Ø sortie extérieure: 26 mm · Ø intérieur de l’entrée: 14 mm · Ø de l’axe du piston (B): 12 mm · Fenêtre d'admission: 23.8 x 14.8 · Filetage entrée: M6x1 (filetage standard) · Nombre de points de fixation: 4 pcs · Décompresseur: M10x1.5 · Schéma des trous [mm]: 56 (61) x 56 · Type de sortie: pincé

Vilebrequin | Sachs 505, 535 A1, 535 AV (A4477)

Matériau: Acier · Course du vilebrequin: 44 mm · Longueur de bielle centre-centre: 85 mm · Longueur totale du maneton côté embrayage: 77.5 mm · Longueur totale du maneton côté allumage: 73.5 mm · Ø des joues de manivelle: 79.9 mm · Ø œil de bielle: 15 mm · Ø de l’axe du piston (B): 12 mm · Ø siège du palier (côté accouplement): 15 mm · Ø siège du palier (côté allumage): 15 mm · Type de filetage: MF10x1 (filetage fin) · Longueur du filetage: 12 mm · Dimension du roulement à aiguilles: 12 / 15 x 14.2 mm (axe 12) · Largeur des joues de manivelle: 34.3 mm · Longueur 1er paragraphe: 18 mm · Longueur 2e paragraphe: 44 mm · Champ d'application: Standard · Ø 1er épaulement (côté accouplement): 15 mm · Ø 2e alinéa (côté accouplement): 11.6 mm · Longueur du talon (côté allumage): 42.5 mm · Poids: 956 g · Nombre de vitesses: 1 pcs · Nombre de vitesses: 2 pcs · N° de pièce de rechange Pony: A4477

Jasil vilebrequin joues pleines | Sachs 505, 535 A1, 535 AV

Fabricant: Jasil · Type de joue: Vollwangen · Type de filetage: MF10x1 (filetage fin) · Course du vilebrequin: 44 mm · Longueur totale du maneton côté embrayage: 77.5 mm · Longueur totale du maneton côté allumage: 74 mm · Ø siège du palier (côté accouplement): 14.95 mm · Ø siège du palier (côté allumage): 14.95 mm · Champ d'application: Standard · Alternative du n° de pièce détachée Sachs: A4477

Manuel de réparation | Sachs 505/2

Matériau: Papier · Format DIN: A4 · Nombre de pages: 62 pcs

Cale pour volant d'inertie (Sachs 504, 505, 535)

Matériau: Acier · Longueur totale: 9.3 mm · Largeur: 2 mm · Hauteur: 3.8 mm

Bague Simmerring NBR 15/30/5.5 A vilebrequin | Sachs (A4215 & A5602)

Résistance à la température (min.): -30 - 100 °C · Matériau: NBR · Surface: caoutchouté · Type de bague Simmering: A - Avec une partie extérieure caoutchoutée / une lèvre d'étanchéité. · Largeur: 5.5 mm · Fabricant: Sachs · Ø extérieur: 30 mm · Lieu d'utilisation: Vilebrequin · Ø intérieur: 15 mm · N° de pièce de rechange Pony: A5602 · N° de pièce de rechange Sachs: 0230 111 100

Bague Simmerring NBR 15/35/7 AS vilebrequin | Sachs 504, 535 (A4214)

Résistance à la température (min.): -30 - 100 °C · Matériau: NBR · Surface: caoutchouté · Type de bague Simmering: AS - Avec enveloppe extérieure caoutchoutée, une lèvre d'étanchéité et une lèvre anti-poussière. · Largeur: 7 mm · Fabricant: Sachs · Ø extérieur: 35 mm · Lieu d'utilisation: Vilebrequin · Ø intérieur: 15 mm

GPO Kit de joints | Sachs 504 Manuel / Automatique

Nombre de composants: 5 pcs · Fabricant: GPO · Champ d'application: Standard

Palier de boîte de vitesses | Sachs 504, 535 (A4220)

Diamètre nominal: 15.5 mm · Matériau: Acier · Surface: trempé & rectifié · Ø intérieur: 15.5 mm · Ø extérieur: 20 mm · Ø collerette: 22 mm · Hauteur totale: 9 mm · N° de pièce de rechange Pony: A4220 · N° de pièce de rechange Sachs: 0232 155 001

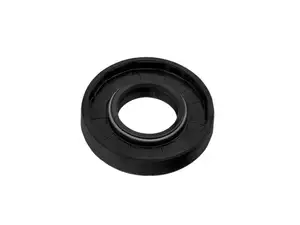

Bague Simmerring NBR 15/35/7 A DUO vilebrequin | Sachs 535

Lieu d'utilisation: Vilebrequin · Résistance à la température (min.): -30 - 100 °C · Type de bague Simmering: A DUO - Avec enveloppe extérieure caoutchoutée et deux lèvres d'étanchéité. · Fabricant: Sachs · Matériau: NBR · Surface: caoutchouté · Ø intérieur: 15 mm · Largeur: 7 mm · Ø extérieur: 35 mm

Cale pour volant d'inertie (Sachs 504, 505, 535)

Matériau: Acier · Longueur totale: 9.3 mm · Largeur: 2 mm · Hauteur: 3.8 mm

NTN 6202 Roulements à billes 15/35/11

Cage de roulement: "-" Cage en tôle d'acier guidée par des billes · Numéro de stock: 6202 · Largeur de la bague intérieure: 11 mm · Fabricant: NTN · Roulement à billes fermé: Non · Jeu de palier: CM (spécial/à bruit réduit) · Anneau de rainurage: Non · Matériau: Acier · Surface: blank · Ø intérieur: 15 mm · Type de palier: roulements rainurés à billes · Ø extérieur: 35 mm · Largeur: 11 mm

Joint de pied de cylindre Sachs 504, 535 (A4277, A4456)

Fabricant: Sachs · Lieu d'utilisation: Pied de vérin

Bague Simmerring FPM 15/30/5.5 AS

Résistance à la température (min.): -30 - 200 °C · Type de bague Simmering: AS - Avec enveloppe extérieure caoutchoutée, une lèvre d'étanchéité et une lèvre anti-poussière. · Ø intérieur: 15 mm · Ø extérieur: 30 mm · Largeur: 5.5 mm · Matériau: FPM - caoutchouc · Surface: caoutchouté

Bague Simmerring FPM 15/30/5.5 AS | Sachs 503, 504, 535, 504/1 vilebrequin (A4215 & A5602)

Lieu d'utilisation: Vilebrequin · Résistance à la température (min.): -30 - 200 °C · Type de bague Simmering: AS - Avec enveloppe extérieure caoutchoutée, une lèvre d'étanchéité et une lèvre anti-poussière. · Ø intérieur: 15 mm · Ø extérieur: 30 mm · Largeur: 5.5 mm · Fabricant: Sachs · Matériau: FPM - caoutchouc · Surface: caoutchouté · N° de pièce de rechange Pony: A5602 · N° de pièce de rechange Sachs: 0230 111 100
