Set de rayons complet pour toutes les jantes à rayons de 17 pouces Rücktritt avec un moyeu de roue HR90.
Ces jantes ont été montées d'origine sur divers cyclomoteurs Puch X30 Sport NS/NL, Puch X30 Velux, Sachs 50/2, Sachs 503 et Zündapp Belmondo.

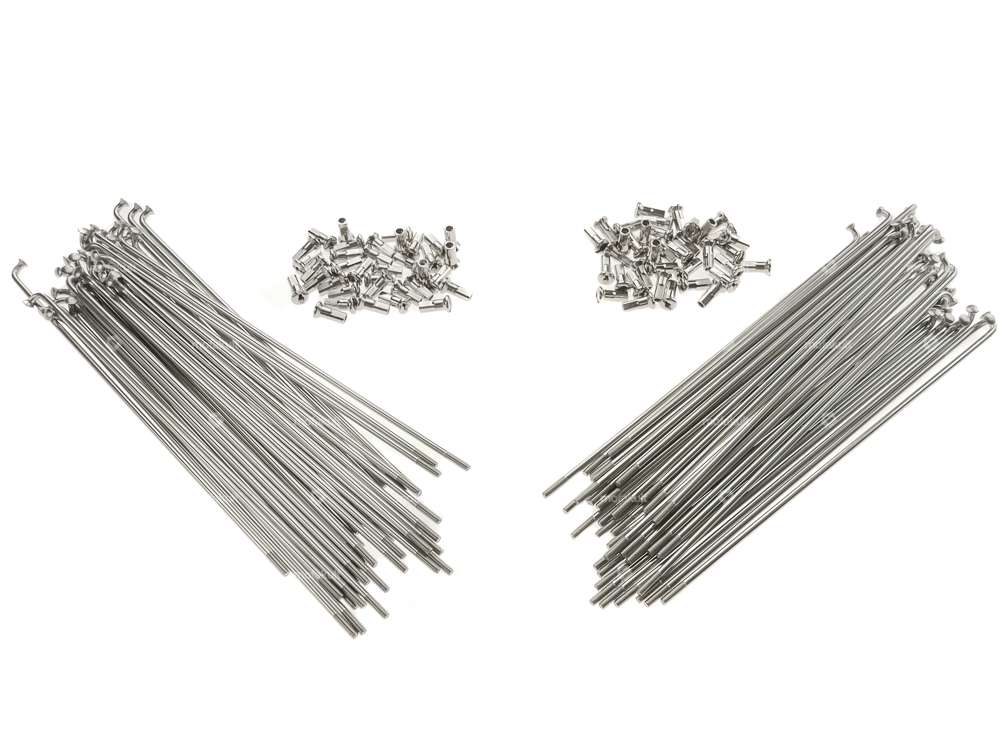

Le kit se compose de 36 rayons avec écrous de 185 mm de long et de 36 rayons avec écrous de 188 mm de long.
Il est donc possible d'équiper deux roues complètes.

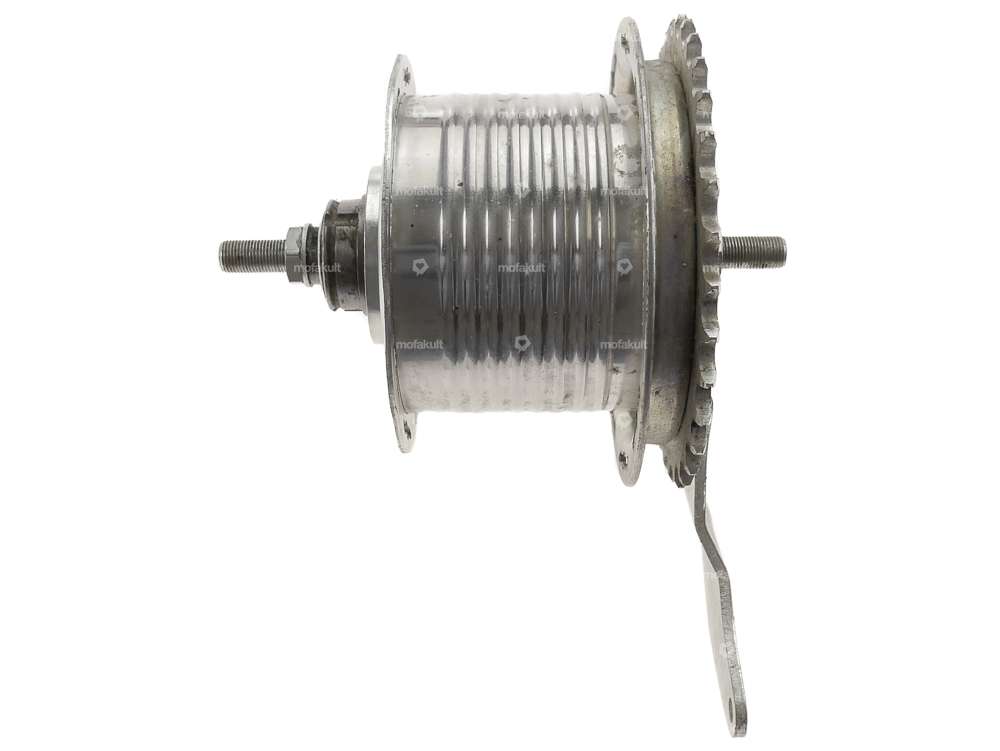

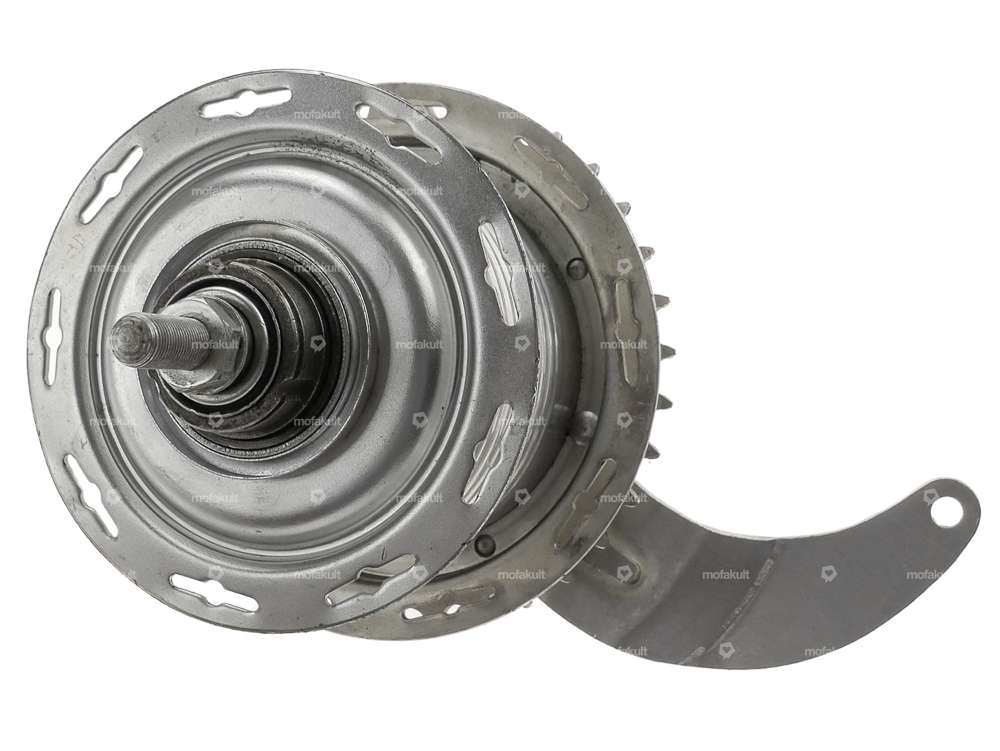

Les illustrations 2 et 3 montrent le moyeu HR90 (non fourni). On y voit les deux tôles de réception des rayons de diamètres différents.
Les différentes longueurs de rayons sont nécessaires pour que la jante puisse être montée le plus au centre possible.
Les rayons sont en acier inoxydable, les écrous sont en laiton nickelé.

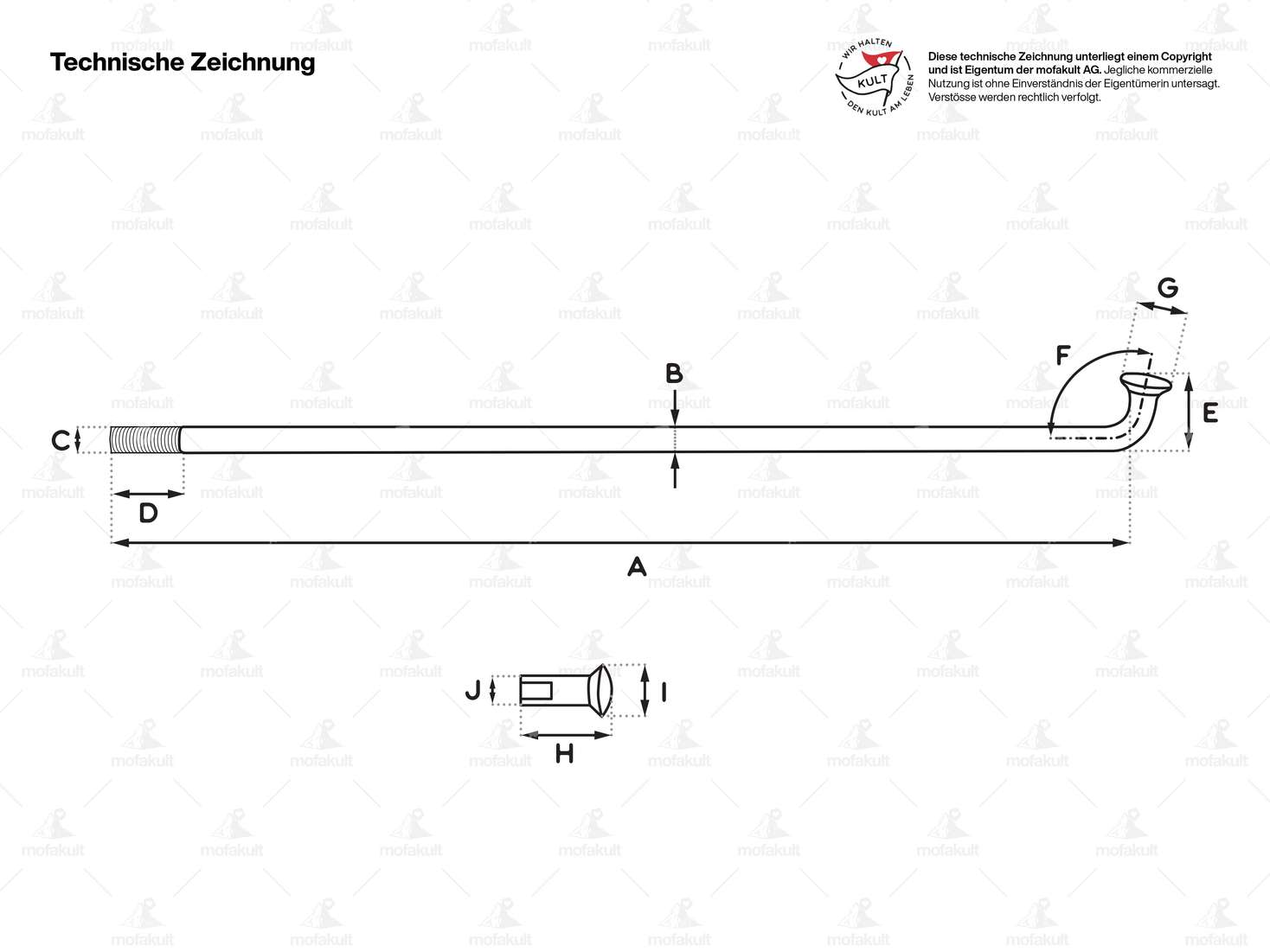

Dimensions des rayons:
Longueur à partir du crochet côté intérieur (A) : 185 mm & ; 188 mm
Ø ; Rayon (B) : 2.9 mm
Ø ; Filetage (C) : 3.15 mm
Longueur du crochet (D) : 9 mm
Longueur du filetage (E) : 11 mm
Angle de crochet (F) : 95°
Ø ; Tête de rayon (G) : 5.35 mm
Matériau : acier inoxydable (Nirosta)
Dimensions de l'embout de rayon:
Longueur totale (H) : 14 mm
Ø ; tête de l'embout (I) : 7.9 mm
Ø ; col de l'embout (J) : 5.0 mm
Matériau : laiton nickelé
Tu trouveras les outils de montage adaptés, les supports de jantes, etc. dans la rubrique des accessoires.
Une bonne pièce de rechange standard à prix avantageux. GPO &ndash ; GOOD PARTS ONLY.
L'ensemble comprend les éléments fixes suivants :
Nombre: 36 pcs · Ø du col du mamelon: 5 mm · Surface: bruts · Couleur: argent · Longueur du filetage: 11 mm · Longueur du crochet: 9 mm · Ø Rayon: 2.9 mm · Ø tête du mamelon: 7.9 mm · Diamètre nominal (filetage): 3.15 mm · Ø tête de rayon: 5.35 mm · Longueur mamelon: 14 mm · Angle du crochet: 95 ° · Longueur à partir du crochet: 188 mm · Matériau: Acier chromé (Nirosta) · Fabricant: GPO
Nombre: 36 pcs · Ø du col du mamelon: 5 mm · Surface: bruts · Couleur: argent · Longueur du filetage: 11 mm · Longueur du crochet: 9 mm · Ø Rayon: 2.9 mm · Ø tête du mamelon: 7.9 mm · Diamètre nominal (filetage): 3.15 mm · Ø tête de rayon: 5.35 mm · Longueur mamelon: 14 mm · Angle du crochet: 95 ° · Longueur à partir du crochet: 185 mm · Matériau: Acier chromé (Nirosta) · Fabricant: GPO
Détails
| Longueur mamelon | 14 mm |
| Longueur du filetage | 11 mm |
| Fabricant | GPO |
| Matériau | Acier chromé (Nirosta) |
| Nombre | 72 pcs |
| Longueur à partir du crochet | 185 mm, 188 mm |
| Diamètre nominal (filetage) | 3.15 mm |
| Ø tête de rayon | 5.35 mm |
| Ø Rayon | 2.9 mm |
| Ø tête du mamelon | 7.9 mm |
| Ø du col du mamelon | 5 mm |
| Longueur du crochet | 9 mm |
| Angle du crochet | 95 ° |
Convient aux modèles suivants
| Puch | |
| Sachs | |
| Zündapp Belmondo |
